电缆振荡波局放检测定位系统H180、H300
发布时间:2020-04-18

最高峰值180kV/300kV阻尼交流电压的电力电缆振荡波局放测试系统,主要用于高压电缆的局部放电诊断。系统测试频率为20Hz500Hz的阻尼交流电压(DAC)。结合先进的系统硬件与系统软件来进行诊断,可测试110Kv/220kV交联聚乙烯电力电缆线路

系统主要包括:

  -  最新的电晶体技术和激光控制技术,如高压电晶体开关;

  -  高压元件,数字式信号处理,高压源;

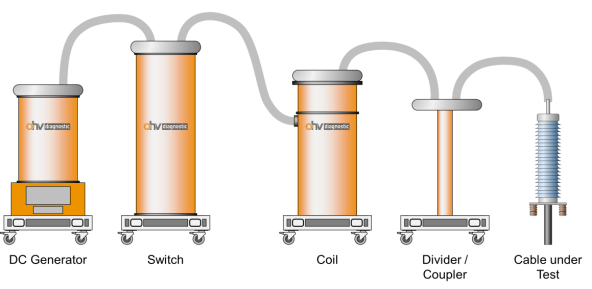

  -  电感线圈单元及基座和电容耦合单元;

满足220KV/110KV高压电缆的振荡波局放测试

中文界面,操作界面展开定位局放波形,自动显示测试结果,自动生成报告

可以用户设定测量程序,实现一键自动升压测量

可测量局部放电起始电压、局部放电水平,并准确定位局部放电缺陷位置

便于现场测试搬运,功能单元模块化,每个模块重量均小于100kg,自带锁轮,便于现场搬运
