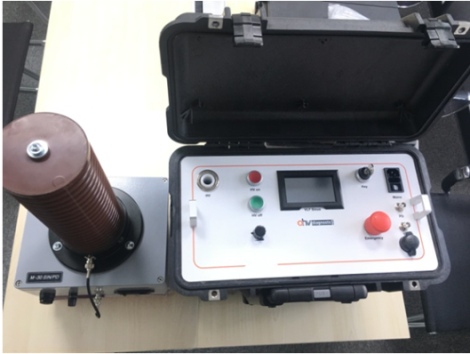

电缆超低频介损ohv-m32sin
发布时间:2020-04-18

90年代最早期的电缆至今已有近30年的历程,随着时间的推移,相当一部分电缆出现了绝缘老化的状况,也就是介质损耗因数发生了变化,介质损耗产生的热量将严重限制电缆的传输容量及电缆寿命,德国ohv在原有的电缆振荡波技术及设备已经很稳定成熟的基础上,对于先进的电缆检修手段我们推出了电缆介质损耗测试系统M32Sin

OHV通用的测试和分析套装软件,支持现场测试进行快速设定,体积小巧轻便,可进行直流测试,超低频交流耐压试验,超低频局放测试,介损测量,可与振荡波测试搭配使



输入电压

100 – 240 V, 50/60 Hz, 400 VA

正弦波

 DC
方波
精度
分辨率

0 - 32kVpeak23rms

± 0 – 32 kV

0 – 32kV

± 1%

0.1 kV

输出电流

0 – 16mA (分辨率 1 µA) | 精度:±1%

阻抗范围

0.1 MΩ…5 T

输出频率

0.01 … 0.1 Hz 步进 0.01 Hz (默认 0.1 Hz) - 自动频率

输出负载

0.6 μF @ 0.1 Hz @ 24 kV rms
1.2 μF @ 0.05 Hz @ 24 kV rms
3 μF @ 0.02 Hz @ 24 kV rms
最大容抗12.0 μF

分辨率

1 x 10-6

精度

1 x 10-5

泄漏电流范围

1μA--25mA

分辨率

0.1 pC

测量范围

1 pC ... 100 nC

采样率

0-300MHZ

带宽

0-300MHZ

PD背景级别

<10pC
