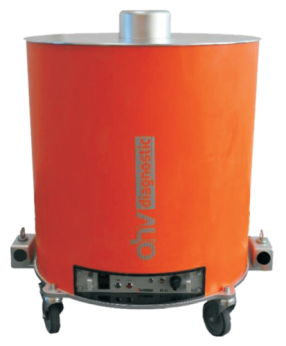

电缆振荡波局放检测定位系统M30
发布时间:2020-04-18

电缆振荡波局放诊断与定位系统(OWTS)是电力电缆状态检修的一种新方法。利用形成的阻尼振荡波条件下的局放进行诊断与定位可以准确定位电缆终端头、中间接头及本体的微弱绝缘缺陷。

为了提升城市配网的管理水平,应该改变过去粗放式的巡检和故障抢修模式,从源头上把关,提前对重要电缆线路进行诊断,发现电力电缆的缺陷,对潜在缺陷进行检修和维护,保证供电的可靠性和有效性,达到未雨绸缪的效果。

M30峰值到30kV,适用于10kV及以下的中压电缆诊断测试,最大可测不低于4uF的电容量,数据采集装置A/D转换器不低于14Bit;能自动校准电缆长度、接头位置和波速,单次即可完成校准,具备内置TDR校正测试功能;设备分析软件可以无限联机,无需密码狗,实现软件免费使用和升级,一键式升压,实时显示升压波形;自动定位局放点位置,自动生成报告;大数据平台具备机器学习功能,信息自动导入与状态检测平台数据实现共享,可扩展双端测量功能。
