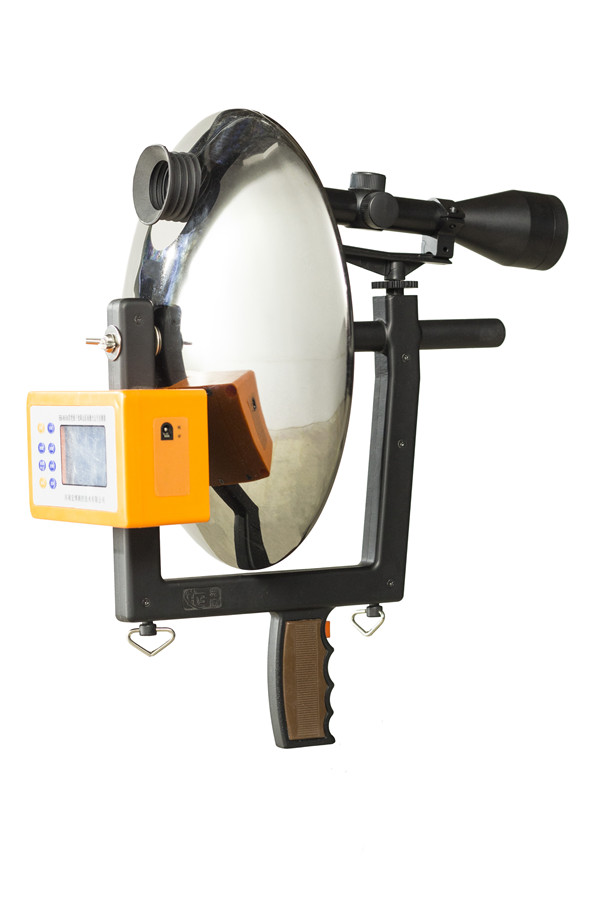

RDJY8090A绝缘子故障侦测器
发布时间：2020-04-16





一．产品概述：



    绝缘子故障远距离激光定位侦测器采用“特征声波分析法”，即通过对运行中的绝缘子产生劣变时发出的特征声波进行收集与分析，来判断其运行状态，完全摈弃了传统的检测方式，实现不断电、不登杆侦测。
　　该侦测器通过激光和光学瞄准相结合的定位系统来精准定位故障位置。特制的集波器对特征声波进行收集后，由多个高频传感器接收并将其转化为电信号，然后经主机对信号进行滤波、放大、整形、分析后，一路经音频模拟送至耳机输出，另一路经微处理器进行A/D转换、分析处理后传送至液晶屏显示。
　　整个侦测过程不受环境影响，可在数秒内完成，不仅大大降低了劳动强度，而且安全方便，准确率高，为绝缘子的状态检修工作提供重要依据。

     应用领域：电力、通信、铁路、矿山、水利、煤炭、轨道交通及相关科研单位。







二、产品特点：



  1. 仪器简捷实用，操作方便；

  2. 可选装温湿度模块，以补偿检测结果；

  3. 具有故障实时报警功能；

  4. 手柄式一键智能锁定。





三、检测范围：



  • 380V~500KV线路绝缘子故障巡检

  • 高低压线路不明原因跳闸合闸

  • 带电运行绝缘子因绝缘性能下降而引起的 电流泄漏

  • 合成绝缘子故障检测

  • 高压接头氧化放电侦测

  • 高压闸刀接触不良放电侦测

  • 电晕放电侦测

  • 污闪侦测

  • 电气设备局部放电检测





四、技术参数：



主机



（1）有效距离：电压：2KV以下    距离0.5~15M



                     2~10KV      距离5~40M



                     10~220KV    距离5~50M



                     220~500KV   距离10~60M



（2）工作电压：DC 6.5V~DC8.4V

（3）电池：高容量无记忆锂离子电池

（3）显示屏： 128×64液晶显示屏



（4）工作温度：-20℃～50℃

激光器



最小光斑：Φ0.3mm，发 散 角：0.3mrad（40m以内），工作温度：-10℃～50℃，激光级别：IIIB

集波器

口径：Φ320mm  形状：抛物面  材料：铬合金

单筒瞄准镜

倍率：3-9倍（可调）

高频传感器



中心频率fo：40KHz±1Hz，均布方式：圆周均布； 数量：7

温湿度传感器

测量范围：湿度：0～100%RH 温度：-40～120℃，响应时间：湿度：<8s， 温度：< 30s，分辨率：湿度： 0.03%RH，温度： 0.01℃，重复性：湿度： 0.1%RH， 温度： 0.1℃，迟滞：±1%RH，稳定性：<0.5%RH/年










五、配套明细表



    (1) RD8090A型侦测器主机        一台

    (2)高精度专用耳机               一副



    (3) DC12V充电器              　一只

    (4) 铝合金包装箱                一个

    (5) 配套工具 　　　　　　 　　　一个

    (6) 说明书                      一本
