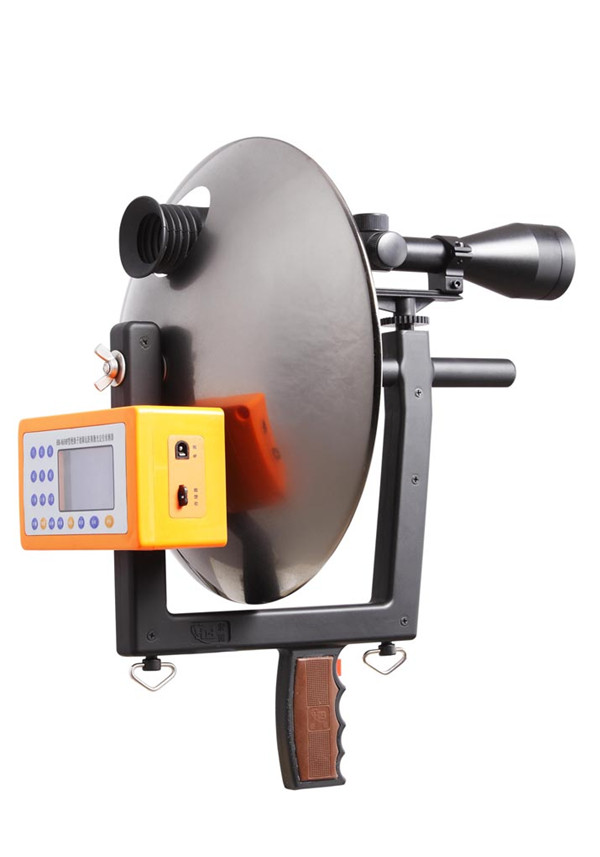

绝缘子故障远距离激光定位侦测器,采用“特征声波分析法”，即通过对运行中的绝缘子产生劣变时发出的特征声波进行收集与分析，来判断其运行状态，完全摈弃了传统的检测方式，实现不断电、不登杆侦测。
　　该侦测器通过激光和光学瞄准相结合的定位系统来精准定位故障位置。特制的集波器对特征声波进行收集后，由多个高频传感器接收并将其转化为电信号，然后经主机对信号进行滤波、放大、整形、分析后，一路经音频模拟送至耳机输出，另一路经微处理器进行A/D转换、分析处理后传送至液晶屏显示。同时将检测到的数据由外部存储器转载至绝缘子故障智能诊断分析系统，进行下一步诊断分析判断及管理存档。
　　整个侦测过程不受环境影响，可在数秒内完成，不仅大大降低了劳动强度，而且安全方便，准确率高，为绝缘子的状态检修工作提供重要依据。

 应用领域：电力、通信、铁路、矿山、水利、煤炭、轨道交通及相关科研单位。

一、主要功能:

    • 检测带电运行绝缘子的不明闪络故障

• 高低压线路不明原因跳闸合闸

• 带电运行绝缘子因绝缘性能下降而引起的 电流泄漏

• 合成绝缘子故障检测

• 高压接头氧化放电侦测

• 高压闸刀接触不良放电侦测

• 电晕放电侦测

• 污闪侦测

• 电气设备局部放电检测

二、产品特点：

1、采用军业级设计，产品实现轻量化，信号屏蔽效果佳。

2、信号采集能力强，数据处理、输出准确，工作更加稳定。

3、专用USB存储器，数据存储安全，转载过程便捷、准确。

4、全新的故障诊断分析系统，基础数据强大，比对分析效果佳。

5、温湿度传感器准确的测量出绝缘子所处的工作环境。

6、灵敏度可自由调节，可进行细致性分析侦测。

7、远距离侦测，激光瞄准，准确定位劣化绝缘子及其设备故障的故障点，判断准确率100%。

8、智能化锁定数据、欠压功能，恒流充电，充满自停。

三、适用范围：

380V~500KV线路绝缘子故障巡检；变电站内绝缘子及开关柜、接头等侦测，局部放电侦测、电晕侦测、避雷器侦测等

四、技术参数：

五、故障诊断：

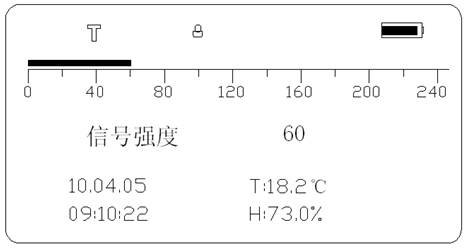

1、工作人员可通过液晶屏进行实时显示看到该声音的强度指示和直方图，如下图所示：

2、可通过高精度耳机听到声音的变化

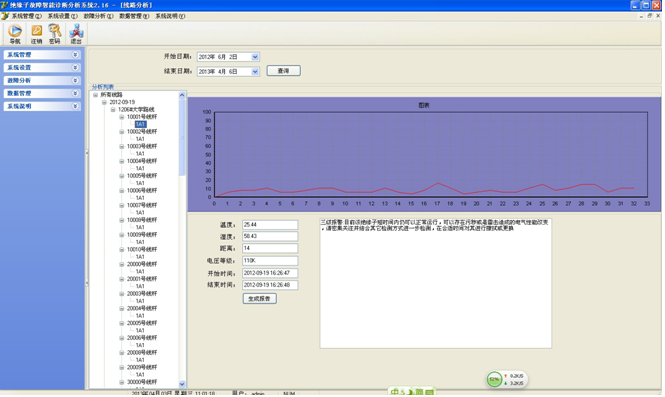

3、配合强大的后台分析软件来更精准的判断该绝缘子的劣变程度，如图1、图2、图3、图 4所示：

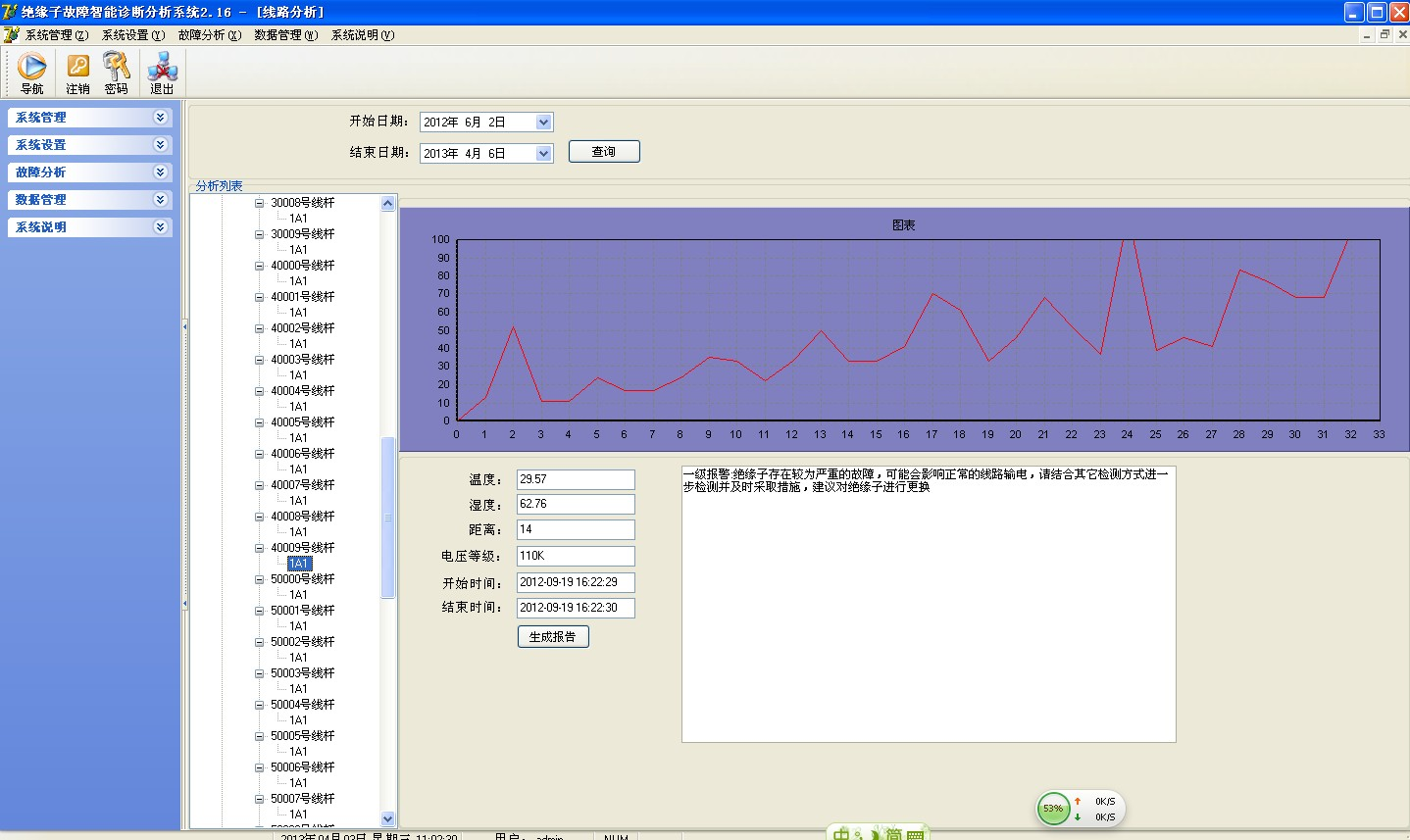

                                      图1

一级报警绝缘子存在较为严重的故障，可能会影响正常的线路输电，请结合其它检测方式进一步检测并及时采取措施，建议对绝缘子进行更换。

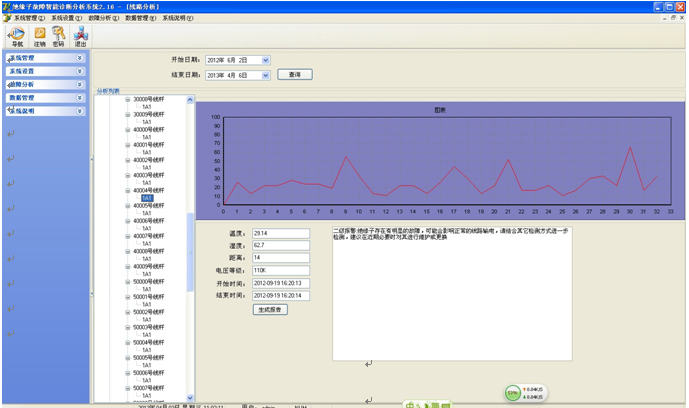

图2

二级报警绝缘子存在有明显的故障，可能会影响正常的线路输电，请结合其它检测方式进一步检测，建议在近期必要时对其进行维护或更换。

三级报警:目前该绝缘子短时间内仍可以正常运行，可以存在污秽或是雷击造成的电气性能改变，请密集关注并结合其它检测方式进一步检测，在合适时间对其进行擦拭或更换。

图4

四级报警目前该绝缘子仍可以正常运行，电气性能没有实质性的改变，可能存在轻微污秽，请密集观测，结合实际情况采取相应维护措施。

七、配套明细表

 (1)RDJY8090型侦测器主机        一台

 (2)诊断软件　　　　　　 　    　一套

 (3)高精度专用耳机               一付

 (4) DC12V充电器              　一只

 (5) USB存储器                  一块

 (6) 铝合金包装箱                一个

 (7) 配套工具 　　　　　　 　　　一个

 (8) 说明书                      一本
