一、概述

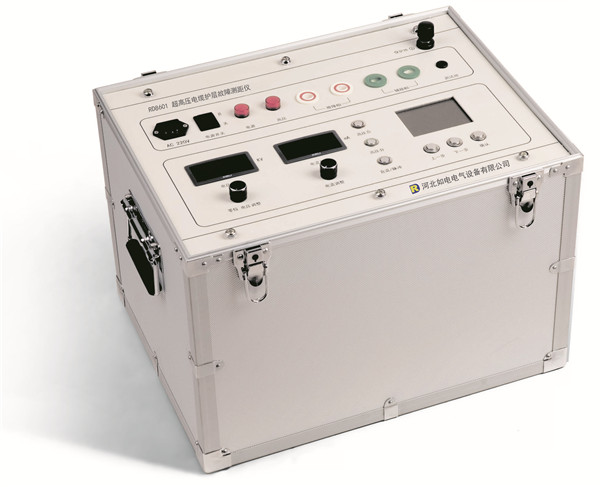

超高压电缆护层故障测距仪，能够进行超高压电缆护层故障测距，并为超高压电缆护层故障定点提供高压脉冲信号源，还可用于护层直流耐压试验。与本公司生产的电缆故障跨步电压定点仪配合使用，可以对电缆护层故障进行精确定点。

二、功能特点

1. 自动测试，大屏幕液晶直接显示测距的比例信息，操作简便，克服了高压电桥调平衡困难的缺点。

2. 克服了连线接触电阻对测量结果的影响，测距精度高。

3. 可以使用芯线进行护层故障测距，克服了高压电桥因现场没有绝缘良好的护层而无法测距的缺点。

4. 内置高压恒流源，输出的电压、电流连续可调，允许输出长期短路运行。

5. 具有接地闭锁、高压零位启动等多重安全防护功能。

6. 具有测距和高压脉冲源两种功能,既能进行护层故障测距又能为超高压电缆护层故障定点提供信号源。

7. 输出电流大，能方便地用于护层直流耐压试验。

三、技术指标

1、 输出电压：0～10KV可调。

2、 输出电流：0～100mA可调。

3、 最大输出功率：1kW。

4、 测距精度：误差≤0.1％；

5、 电源：AC 220V，50Hz，6A。

6、 使用条件：温度:0-40℃；湿度10-90％RH；海拔<4500m。

7、 体积：480mm×330mm×360mm。

8、 质量：15kg。
