一、概述

架空线小电流接地故障定位仪，适用于小电流接地系统架空线路，在线路发生单相接地故障而停运后，可用本设备对接地点进行精确定位。

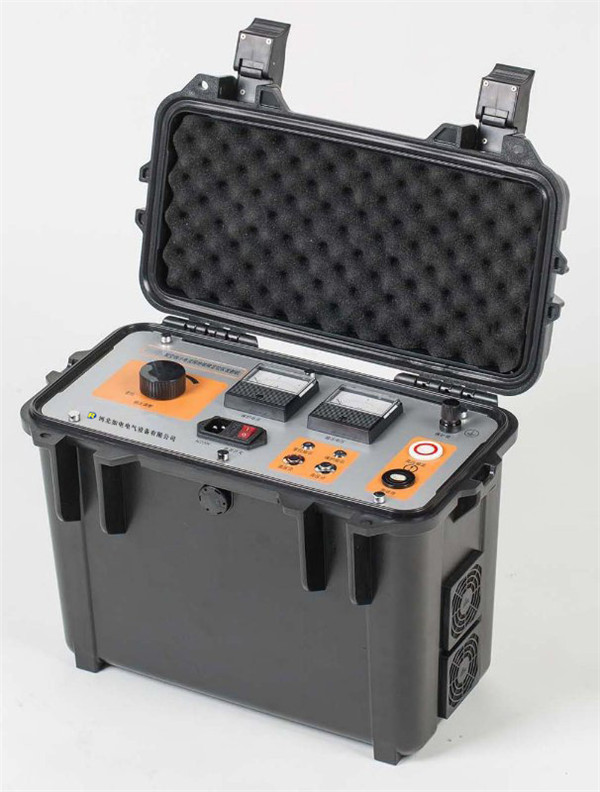

架空线小电流接地故障定位仪是一套便携设备，可进行多条线路的故障定位。整套设备由发射机、传感器、接收机及附件组成。在故障线路停运后，由发射机向线路施加超低频高压信号使故障重现，在线路沿途用绝缘杆将传感器挂在线路上检测信号，并通过无线方式向地面上的接收机传输数据，接收机显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。可先进行粗略分段，再精确定点，从而快速确定故障位置。

二、功能特点

1. 适用于小电流接地系统配电网，检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。

2. 在线路停运后进行定位，特别适用于有电缆分支的故障线路。

3. 施加高压信号使故障重现，电流信号稳定，易于检测。

4. 超低频信号避免系统分布电容影响，能对高阻值故障进行定位。

5. 发射机安全特性：高压启动闭锁功能、输出允许直接短路。

6. 传感器使用高灵敏度传感器，开口设计，无需闭合，方便在线路上挂接。

7. 传感器和接收机无线通讯传输，安全可靠。

8. 发射机可使用市电、发电机供电，传感器和接收机干电池供电。

9. 发射机体积小，重量轻；传感器为体积重量最小化设计，方便沿线挂接；接收机为手持式设计。

10. 接收机采用大屏幕液晶显示器，显示传感器状态、电流波形和电流值。

三、技术指标

1. 定位精度：0.2米。

2. 发射机输出特性：

3. 输出频率1Hz

4. 开路电压： 基波有效值0~2800V，（脉动直流，峰值8kV，相当于10kV线路的相电压峰值）；

5. 短路电流： 基波有效值0~35mA（脉动直流，峰值100mA）

6. 传感器与接收机的无线通讯距离：不小于100m。

7. 发射机电源：AC 220V市电，可接发电机（输出功率≥1500W）。

8. 发射机功率：最高功率900W。

9. 传感器电源：3节5号碱性干电池。

10. 接收机电源：5节5号碱性干电池。

11. 体积：发射机417×234×318mm；传感器180×100×35mm；接收机205 ×100×35mm

12. 质量：发射机16.8kg；传感器0.45kg；接收机0.45 kg

13. 使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。
