一、概述

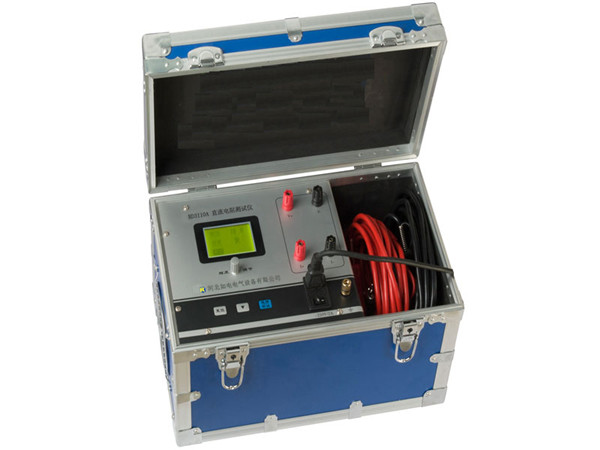

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，我公司利用自身技术优势研制了本款直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

二、性能特点

1、 仪器输出电流大，重量轻。

2、 仪器最大可以输出10A电流。

3、 仪器测量范围宽，0mΩ-20kΩ，能测量110kV等级以下的所有感性直流电阻。

4、 具有完善的保护电路，可靠性强。

5、 立式机箱结构，便于现场操作。

6、 具有音响放电报警，放电指示清晰，减少误操作。

三、技术指标

1、 输出电流：10A、5A、1A 、100mA、<4mA

2、 量程：  0mΩ～20kΩ

3、 准确度：0.2%±2μΩ

4、 分辨率：0.1μΩ

5、 工作温度：-20～40℃

6、 环境湿度：≤90%RH，无结露

7、 工作电源：AC220V±10%，50HZ±1HZ

8、 体积：长380mm宽230mm高250mm

9、 净重：11.2kg
