概述

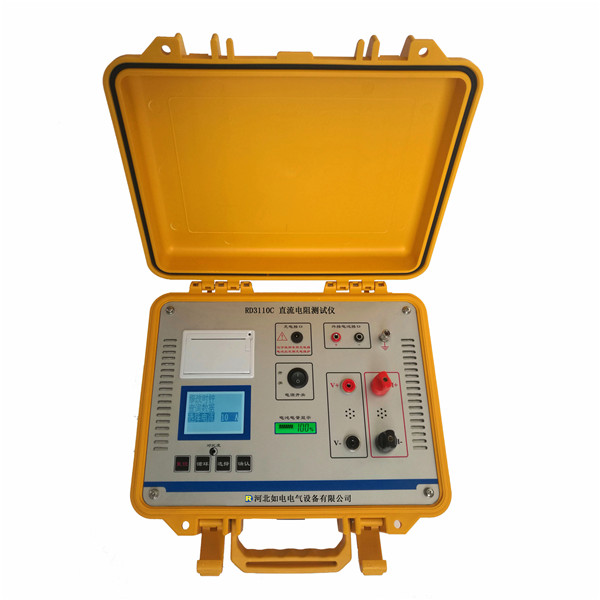

直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要，我公司利用自身技术优势研制了该款直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、量程宽、数字显示、内部锂电池供电等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现直阻的快速测量。

安全措施

  1、使用本仪器前一定要认真阅读本手册。

  2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。仪表应避免剧烈振动。

  3、对仪器的维修、护理和调整应由专业人员进行。

4、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

5、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

6、测试过程中，禁止移动测试夹和关断供电线路。

性能特点

1、仪器输出电流大，且重量轻。

2、仪器提供6档输出电流选择，最大可以输出10A电流。

3、仪器测量范围宽，0.001Ω-100KΩ。

4、具有完善的保护电路，性能更可靠。

5、锂离子电池供电，便于现场操作。

6、液晶提示菜单操作，便于使用。

7、具有音响放电报警，减少误操作。

技术指标

  1、输出电流：10A、5A、1A、200mA、40mA、<5mA。

  2、量程：0.001Ω-1.6Ω  （10A档）

0.03Ω-3.2Ω    (5A档)

      0.06Ω-20Ω    （1A档）

      0.1Ω-100Ω    （200mA档）

      0.3Ω-500Ω    (40mA档)

      100Ω-100kΩ    (<5mA档)

   3、准确度：0.2‰±2μΩ

   4、分辨率： 0.1μΩ

   5、工作温度：-20～40℃

   6、环境湿度：≤80%RH，无结露

   7、工作电源：锂离子充电电池。

   8、充电电源：DC25.2-3.0A
