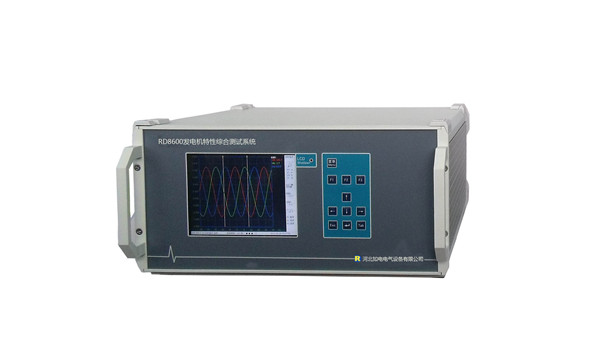

功能特征

电气隔离18路模拟量、16路开关量同步采样

输入信号处理通道全部采用电气隔离，隔离耐压3000VDC。

灵活的采样频率

RD8600允许选择从 10K/s 到 100K/s 的多种采样频率，以满足不同应用需要。最高采样频率为100K/s（2路模拟通道、16路开关通道），当18路模拟量、16路开关量全部打开时，RD8600的采样频率为10K/s。

实时有效值计算

RD8600对模拟通道进行无延迟的有效值计算。交流量RMS每10ms生成一点。

实时派生量计算

用户可以定义最多达24个派生量，包括频率、有功、无功等多个类型。RD8600进行无延迟的派生量计算。

对接入通道、派生量实时监视，多种故障启动方式

在任何运行状态下，RD8600都根据用户设置的启动量、启动方式、启动值，实时监视接入量，一旦满足启动判据，即按用户设置格式记录波形。故障记录文件存储容量为2GB。如果连接了上位机（PC机），RD8600即时通知上位机。

发电机总启动电气试验功能

连接PC机，RD8600可以进行发电机总启动电气试验，包括发电机、励磁机的短路、空载试验，励磁调节器特性试验等。

实时监测

实时谐波分析、实时波形显示、矢量图画面。

6.4＂TTF显示屏

分辨率为640*480

串行口通讯RS-232C

可以定制为半双工时序，可通过RS232/485转换器接入RS-485总线。

10/100Mbps局域网接口

RD8600具备1个局域网接口，可以直接连接PC机，也可接入局域网。

PC软件

PC软件运行于Windows平台，通过串行口或网络接口连接。提供实时监视、参数设置、数据分析、发电机总启动电气试验等功能。

二、 技术规格

1. 18路同步采样模拟通道

模拟通道A/D分辨率 ： 16位

有效值准确度： 0.2%

RD8600装有6个模拟信号处理模块，每个模块由3路模拟通道组成。

模块种类：

输入特性：

6个模块的种类配置、量程，可根据用户要求调整，或可根据用户要求提供其他种类模块。

2. 16路同步采样开关量通道

标配为外接无源节点，通道内部输出+24V。可根据用户要求配置为各种电压范围的有源节点。

3. 24路实时派生量

RD8600最多可设置24路派生量，各类型的准确度如下表所示。派生量的具体种类、算法请参见“3.4 派生量”。
