一、概述

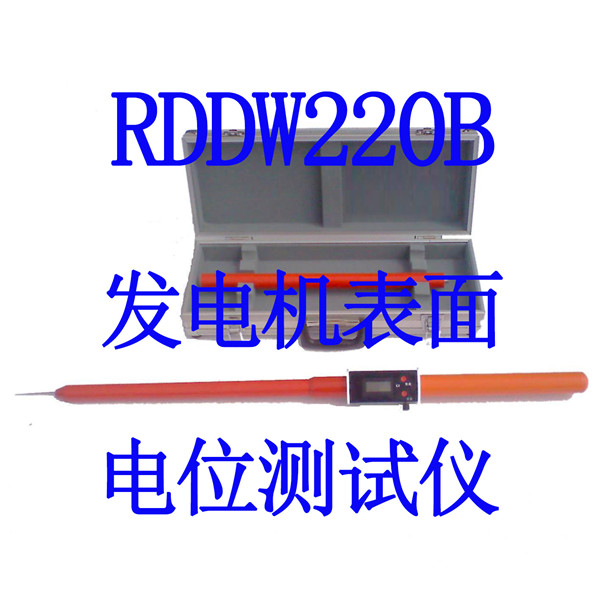

RDDW220B型发电机表面电位测试仪主要用于通过测量发电机端部表面电位质量来检查端部表面电位质量来检查端部手包绝缘质量，该装置具有使用安全、携带方便、测量准确等优点。

二、结构及主要技术数据

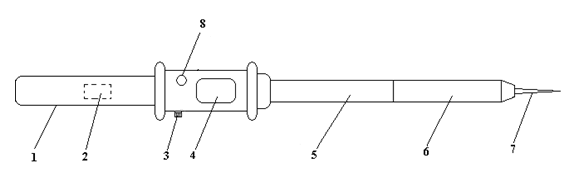

该测试仪采用电阻分压式，其结构如下：

 1、手柄             2、电池           3、接地柱

     4、表头             5、加长管         6、分压器

  7、探头             8、开关按钮

三、使用说明

1、          测试仪采用三段拆装结构，可根据测量距离的长短，决定是否加装加长杆。

2、          测量表头采用：6F22 9V 电池(旋开手柄即可更换电池)。

3、          测量杆必须经接地线接地。

4、          按下开关按钮，开始测量。

5、          测量时，探头与锡箔纸接触，读取电压数，电压单位为“KV”

6、          试验时，应确保接地良好，手与表计间距离足够。
