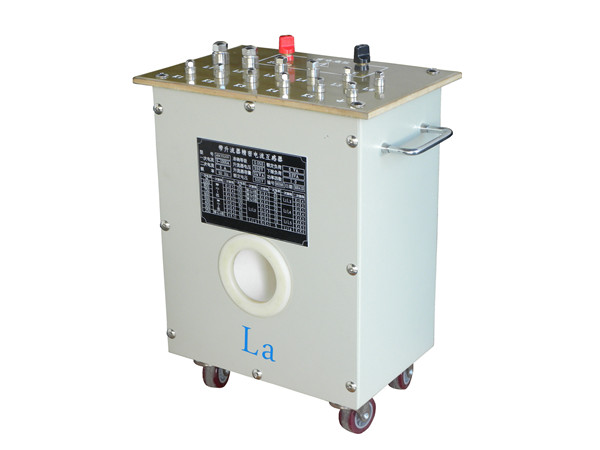

一、用途

作为标准用来检定比其低两级或两级以下准确等级的电流互感器。

二、结构

电流互感器是由一次绕组和二次绕组组成，其原理如图2所示。

接线时严格参照接线牌所给出的电流比进行接线。P与S分别是一次、二次绕组的极性端，当需要穿心时P_a为极性端。

三、技术指标

1、温度：-5— +40℃

2、湿度：﹤80%

3、容量： 5VA、 COSφ=1

4、一次电流：5-1000A

5、二次电流：5A

6、精度等级：0.05

7、额定电压：500V

8、频率：50Hz

9、允许额定电流下长期工作，120A以上穿心

四、自校

若电流互感器有1/1电流比时，则可经常进行自校，以考核其准确度。自校线路附图3所示。

图中T_X为电流互感器，Z为负荷箱。

五、检定

该电流互感器检定比其低两级或两级以下准确等级的互感器时，其线路附图4所示。

图中，T_O为精密电流互感器，T_X为被检电流互感器，Z为被检电流互感器所带的
