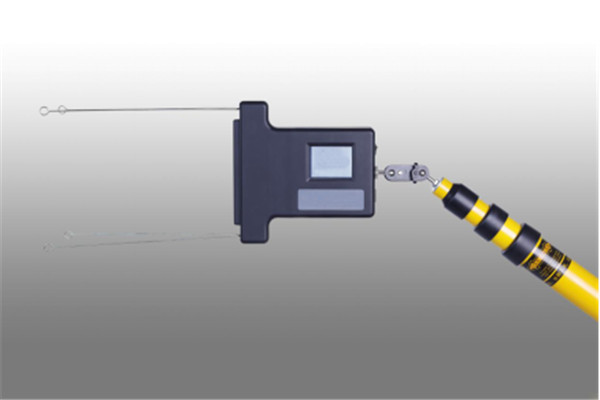

一、产品简介

 高压输电线路绝缘子绝缘电阻值的大小，是直接关系到线路安全稳定运行的大问题。绝缘子一旦出现零值或脏污，就必须进行清洗或更换，否则就会造成闪络跳闸事故。目前，检测绝缘子的方法和工具很多，但是都属于定性检测，不能准确检测出每一片绝缘子的绝缘状况，起不到预防检测的作用。而绝缘子电阻测试仪（以下简称测试仪）是高性能定量检测与分析的仪器，该仪器操作方法简单、快捷，能够带电定量地准确测量出每一片绝缘子的电阻值，同时能准确区分已经漏电但尚未击穿处于临界损坏的绝缘子，并将测量结果以数据形式实时记录存储显示，对低值绝缘子能自动报警。

绝缘子电阻测试仪是在HB-RT10绝缘子电阻测试仪的基础上升级而来。实现了在带电情况下测量绝缘子电阻，并增加了存储查询功能，可以自动以杆塔、相别、串号为单位存储所测绝缘子阻值，便于快速测试和后期查询。同时可根据不同气象条件下对整串绝缘子的检测数据，分析整串绝缘子在不同气象条件下的绝缘状态，为查找不明原因的闪络事故提供了一个有利的手段；还可根据整条线路的全部检测数据，实现对整条线路绝缘子进行统计分析，从而了解整条线路绝缘体系的安全性，并对其进行有效的评估，根据评估结论进行绝缘体系的改造与建设。

二、测试仪设计说明

1、 本测试仪低值报警提示是依据电力检测安全标准规程设置,绝缘电阻值低于500MΩ即为低值绝缘子，检测时自动报警提示。

2、 本测试仪可存储测试结果

按照所测杆塔实际情况，直接在测试仪上手工进行设置，设置杆塔号，串号和相别。设置完后可开始进行测试，仪器自动存储所测结果。后期可按所设置的杆塔号，串号查询相应的测试结果。

三、使用保管注意事项

1.应在干燥天气进行检测；

2.使用前检查测试仪电量是否充足；

3.使用本测试仪带电检测绝缘子时应遵守DL 409-91 电业安全工作规程；

4.不得使用该测试仪带电检测少于三片的绝缘子；

5.带电检测35KV及以上电压等级的绝缘子时，当发现同一串中的零值绝缘子数达到表2时，即应停止检测。如果绝缘子串的总片数超过表2的规定时，零值绝缘子片数可相应增加。

  6.在检测过程中两探头间有高压,严禁人体接触；

7.安装或调整探头时，必须在关闭电源三秒后操作；

四、主要技术参数
