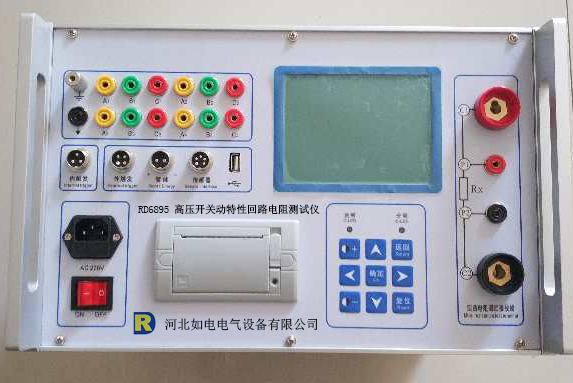

RD6895高压开关动特性回路电阻测试仪是为了解决现场高低压开关开关机械特性试验和电气试验的需要。开关机械特性试验、开关的回路电阻测试试验和开关的分合闸动作电压试验是高低压开关最重要的三大试验。本仪器是一台仪器具备三台仪器的功能，可大大减轻现场工作人员的劳动强度，只需要带两件仪表箱就可以满足要求。三台仪器共用一个液晶显示屏、打印机和按键。整机设计抗干扰能力强，测试数据准确，可靠性高。具备U盘数据转存功能，RS232数据联机功能（选配）和无线蓝牙功能（选配）。

一、产品技术参数

1.1使用环境

    输入电源  220V±10%  50Hz±10%      大气压力   86～106kPa

    温 度  -20～45℃              湿 度   ≤80%RH

1.2安全性能

    绝缘电阻  ＞2.0MΩ

    介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

1.3 基本参数

开关机械特性测试参数：

 ◆时  间： 量程 0-64000.0ms  分辨率0.1ms   误差≤ 0.1％rdg±0.1

    ◆速  度： 量程 0-20.00m/s   分辨率 0.01m/s 误差≤1％rdg±0.01

    ◆行  程： 量程 0-1000.0 mm

 ◆线圈电流： 量程 30.00A     分辨率 0.01A

开关电气测试参数：

1、开关动作电压试验：

输出电压：DC0-270V 可调

最大电流：20A

电压档位：1v、3v、5v、10v

测试精度：0.5%rdg±1

可以全自动低电压一键操作，并自动记录打印；可手动低电压试验。

2、开关回路电阻试验：

◆输出电流：≥DC100A  （DC200A可选）

◆电流档位：DC50、DC100A两档

◆测试时长：5S、15S、60S、3600S可选。

◆测量电阻范围：0-3000.00μΩ  误差≤0.2%rdg±1μΩ

◆尺寸重量： 350mm(L)×240mm(W)×210mm(H)     15kg

二、性能特点

2.1性  能

● 时   间: 12个断口的固有分、合闸时间，同相同期、相间同期。

● 重 合闸: 每断口合－分，分－合,分-合-分；金短时间、无电流间隔时间值。

● 弹   跳: 每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。

● 速   度: 刚分、刚合速度，最大速度，时间－行程特性曲线。

● 行   程: 总行程，开距，超程，过冲行程，反弹幅值。

● 电   流: 分、合闸线圈的分、合闸电流值、电阻值、电流波形图。

● 动作电压: 机内提供DC0～270V／30A数字可调断路器动作电源，自动完成断路器的高低压动作试验，测量打印断路器的动作电压值。

● 回路电阻：测试开关的回路电阻和接触电阻功能。

2.2特  点

◆ 仪器采用工控机架构，适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等。

◆ 传感器：加速度测速传感器、旋转测速传感器、直线行程传感器和触点传感器，安装极为方便，简捷。

◆ 触发方式：内触发、外触发（合闸2根，分闸2根）、传感器触发和手动触发。手动触发可以对手动分合的断路器（无分合闸线圈）进行特性试验，如电杆柱上的手动分合开关。传感器触发主要用于开关厂等特殊要求的地方。

◆ 储能输出：仪器可提供直流可调储能电源，一次性接好线后无须倒线就可以随时控制电机储能。

◆ 主机大屏幕、直透式、宽温带背光液晶，对比度电子调节。完善的全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。

◆ 主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间；USB接口用于数据转移和程序升级。

◆ 仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。 内置快速微型打印机，打印所有数据及图谱。

三、术语定义

● 分(合)闸时间 : 分(合)闸线圈上电作为计时起点，到动、静触头刚分(合)的时间。

 ● 同相同期: 同相之中，分(合)闸时间最大与最小之差。

 ● 相间同期: 三相之中，分(合)闸时间最大与最小之差。

 ● 平均速度: 分(合)闸过程中，动触头总行程的前、后各去掉10%，取中间80%，动触头运动的行程与时间之比。

 ● 最大速度: 分(合)闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单元，直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分(合)闸最大速度。

 ● 刚分(合)速度: 根据被测开关的制造厂不同，开关型号不同，各制造厂定义了不同的刚分(合)速度

     ○ 合前分后10ms：       IEC标准、部分油开关和部分SF6开关；

   ○ 合分前后各5ms：       部分油开关；

○ LW8-35型：         LW8-35型SF6开关；

○ 10%到断口：         西安开关厂生产的部分SF6开关；

○ ABB-HPL245B1：       ABB公司的220kVSF6开关；

○ LW6型：           LW6型SF6开关；

   ○ 同平均速度：        沈阳开关厂生产的部分SF6开关；

   ○ LW33-126          LW33-126 型SF6开关；

   ○ 合前分后10mm：       部分35KV真空开关；

   ○ 合前分后6mm：        部分10KV真空开关。

如以上几种定义均不被采用，用户可根据本测试仪所测量的时间行程特性曲线（行程有方向性），在曲线上自行定义刚分、刚合速度的速度取样段，仪器自动计算出用户定义的刚分、刚合速度（取样段内的行程与时间比）。
