1、概述

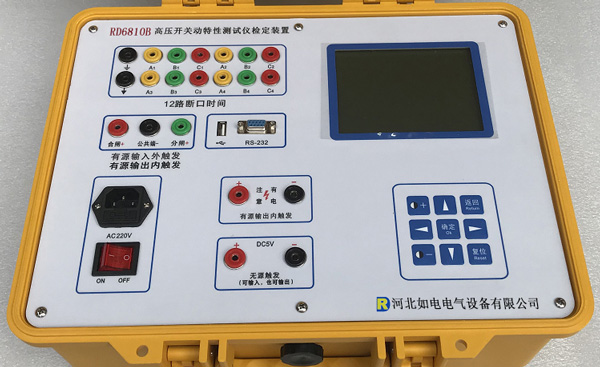

本仪器采用ARM控制配合CPLD芯片产生高精度、宽范围的定时信号，并能模拟高压断路器的动作，可用于校验和检测高压断路器动特性测试仪的时间基准，用于校验高压开关测试仪时间测量功能。本装置既可单机使用，也可以联接电脑使用。具体可以参考软件操作说明。

2、主要技术指标和使用条件

2.1 本装置可12路断口同时输出，可同时模拟12个高压断路器触头断口的合/分闸。

2.2 可同时模拟高压断路器合闸或分闸时间，可在 1－16777215μs范围内任意设置，分辨率：1μs，精度：0.001%读数±1μs。

2.3 弹跳脉冲个数可在  0－250 个范围内任意设置，弹跳频率1kHz、2kHz、4kHz、8kHz可选择。

2.4 支持不同期测试。

2.5 支持内部触发、外部触发、有源触发、无源触发。

2.6 环境温度：10－30度  环境湿度：小于85％
