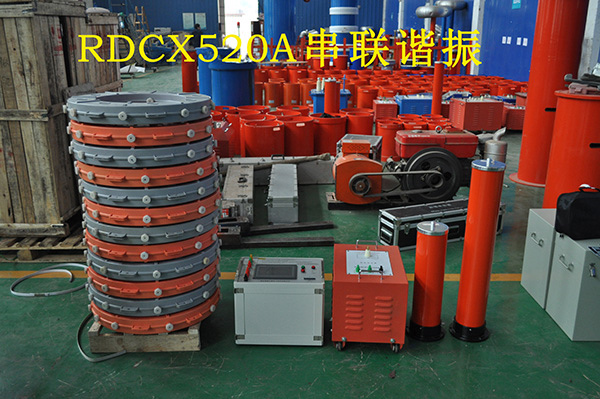

一、超轻型环形空心电抗器简介：

随着我国电力事业的迅猛发展以及城市电网改造的进行，用交联聚乙烯（XLPE）电力电缆代替架空线路已经成为一种趋势，且电压等级和截面积、长度等都不断增加，导致交流耐压设备也不断增加，试验容量也不断提升，传统交流耐压设备现主要为串联谐振试验装置，其高压谐振电抗器多采用“带铁芯式桶型”结构，这个在很大程度上增加了单个设备的体积及重量，并且，带铁芯式结构其散热效果较差，考虑现场试验的实际情况和操作搬运的方便性及产品整体实用性能，我公司特研发出“超轻型环形空心电抗器”，这在很大程度上解决了现场搬运工作，提高工作效率。

二、主要性能特点：

1) 内部绝缘采用耐高温、高绝缘性的硅胶灌封浇注；

2) 空芯结构设计，较传统铁芯式结构相比，改善了铁芯磁饱和及发热的性能；

3) 外壳采用POM 改性材料开模具一次压缩成型，表面洁净光滑、机械强度高、耐高温、耐碰撞及磨损；

4) 整体结构为干式空芯环形结构，大大改善产品搬运、安装及拆卸、储存工作；

5) 多台叠加式组合方式、环形端面设计结构，最大程度增加散热面积，改善散热量，提高使用性能及工作寿命；

三、主要技术参数

额定输出电压：0-10kV；0-20kV；

额定输出电流：≤10A；

输出频率：30-300Hz；

工作时间：5-60min；

额定品质因数：≥30；

尺寸：Φ660*85mm；

重量：25kg；

结构：干式；
