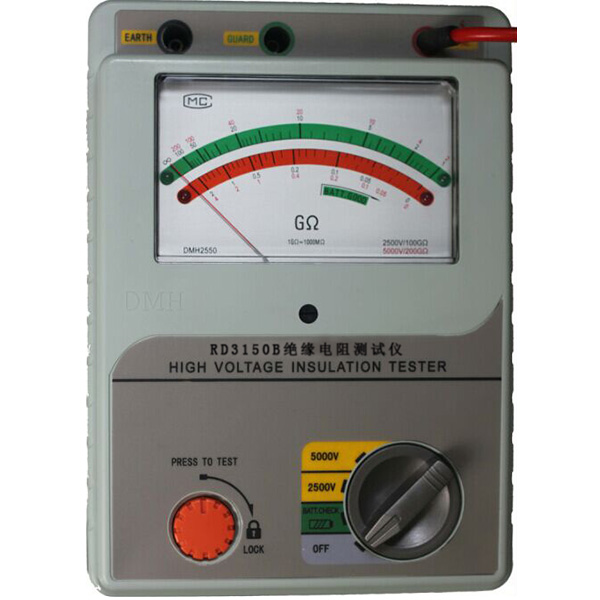

RD3150B绝缘电阻测试仪
发布时间：2020-04-15








1. 特性



1-1 本仪表适用于高压电力设备,电缆,变压器,电力电容和高压开关等电气测试设备的绝缘测试.

1-2 本仪表采用电池供电,具有体积小,重量轻,便于携带等优点,仪表内部自动量程转换电路的运用大大提高了仪表的测量上限值.

1-3硬质的包装机壳作为必要的配件,仪表各探头的外壳都是塑料的紧密结构,具有很好的密封性和防水性.

1-4 采取低功耗设计,最大消耗电流为80mA,8节1.5V五号电池在最大负载时能够连续工作7小时,或者最小负载时,工作12小时

1-5 带有充电电池的新型表具有交、直流两用功能,短路电流在2mA以上,配备高容量镍氢电池。专业制作的镍氢充电器，具有过压、过流充电自动保护功能。充满电后充电器由红灯转换成绿灯。无需守候。充电速度快，提高工作效率。



2.技术指标


DC测试电压

500V

1000V

2500V

5000V

10000V



测量范围

0-0. 5GΩ/

0.2-20 GΩ

自动转换

0-1 GΩ/

0.4-40 GΩ

自动转换

0-2 GΩ/

1-100 GΩ

自动转换

0-5 GΩ/

2-200 GΩ

自动转换

0-10 GΩ/

4-400 GΩ

自动转换





精





度



绝缘



阻抗

温度23℃±5℃湿度≦70%时

20MΩ-10GΩ

读数的±5%

其他范围时

读数的±10%

温度23℃±5℃湿度≦70%时

40MΩ-20GΩ

读数的±5%

其他范围时

读数的±10%

温度23℃±5℃湿度≦70%时

100MΩ-50GΩ

读数的±5%

其他范围时

读数的±10%

温度23℃±5℃湿度≦70%时

200MΩ-100GΩ

读数的±5%

其他范围时

读数的±10%

温度23℃±5℃湿度≦70%时

400MΩ-200GΩ

读数的±5%

其他范围时

读数的±10%

输出

电压



温度23℃±5℃,湿度≦70%时读数的±5%,其他为读数的±10%

工作温度与湿度  -10℃-40℃   ≦85%

保存温度与湿度  -20℃-60℃   ≦95

绝缘阻抗        电路与机壳间大于1 GΩ

耐压            电路与机壳间电压5000VAC,承受1分钟

尺寸            200(长)*140(宽)*80(高)mm

重量            2kg左右

电源            8节1.5V(5号)碱性环保电池
