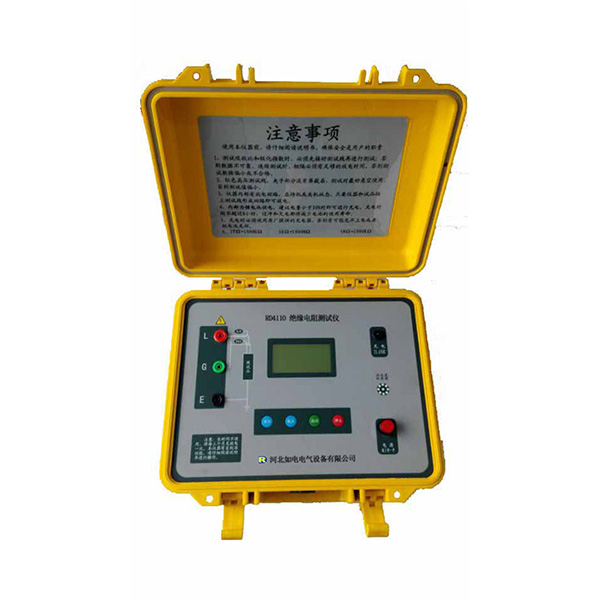

绝缘电阻测试仪可广泛应用于变电站、发电厂的设备检修，对高压电器设备如：变压器、电抗器、电容器、断路器等进行绝缘电阻、吸收比、极化指数的测量。
产品特点：
1、仪表具有自校准功能，在待机界面长按复位键，按提示操作即可校准完毕。当认为仪表测试精度不够准确时可使用该项。（必须按提示操作）
2、绝缘电阻测试仪采用微电脑控制，全中文操作界面，可自动完成吸收比、极化指数的测量；具有耐压测试、快速测试等功能选项。
3、输出功率大，短路电流大于5mA，即给负载的充电电流为5mA。
4、采用新型电路设计，引入数字滤波技术，抗干扰能力强、适用于复杂高压现场测量。
5、电磁兼容设计，抗冲击能力强、安规塑壳、携带方便。内置大容量 2200mAh锂充电电池。智能化充电电路，电池使用寿命长。
6、具有短路、过载、放电等故障保护功能，并以声响和文字信息提醒用户。
二、主要技术指标
1. 型号分类
公司标识 A B C
A 代表最高输出直流高压（额定直流高压）
B 短路电流值标识
C 仪表功能标识
2、各种型号兆欧表主要参数
|
仪表型号 |
短路电流 |
输出电压 |
仪表主要功能 |
|
RD4125A |
3mA |
250V 500V 1000V 2500V |
1.四档电压切换。 2.4节2600mAh 锂充电电池供电 3.电池电量检测准确，智能管理电池。 4.有短路、过载、电池欠电等保护功能，出现故障时以文字和声响提醒用户。 5.自动计算吸收比和极化指数。 6.测量方式有：绝缘测试、吸收比、极化指数、快速测试四种选项。 7.测试完毕后显示残余电压，让用户对泄放电压了如指掌。 8.仪表10分钟无动作将自动关机。 |
|
RD4125 |
5mA |
||
|
RD4105A |
3mA |
500V 1000V 2500V 5000V |
|
|
RD4105 |
5mA |
||
|
RD4110 |
5mA |
1000V 2500V 5000V 10000V |
3、额定工作条件： 环境温度：0℃~40℃ 相对湿度：20%~90%RH。
4、供电电源：交直两用 直 流：DC16.8V 2600mAh。
交 流：140V~240V 50Hz。
5、外型尺寸：285mm×247mm×120mm 重量：2200g
6、电压基本误差：±5%(25℃)。
7、测量范围和基本误差 (25℃)。
|
250V |
0.10MΩ～25GΩ |
|
|
精度 |
±5%rdg. ±5dgt. (0.1 MΩ～5 GΩ ) |
|
|
±20%rdg. ±5dgt. ( 5 GΩ～25GΩ ) |
||
|
500V |
1MΩ～50GΩ |
|
|
精度 |
±5%rdg. ±5dgt. (1 MΩ～10GΩ ) |
|
|
±20%rdg. ±5dgt. (10 GΩ～50GΩ ) |
||
|
1kV |
2MΩ～100GΩ |
|
|
精度 |
±5%rdg. ±5dgt. (2 MΩ～20GΩ ) |
|
|
±20%rdg. ±5dgt. (20 GΩ～100GΩ) |
||
|
2.5kV |
5MΩ～250GΩ |
|
|
精度 |
±5%rdg. ±5dgt. (5 MΩ～50 GΩ) |
|
|
±20%rdg. ±5dgt. (50 GΩ～250GΩ) |
||
|
±30%rdg. ±5dgt. (250 GΩ～500GΩ ) |
||
|
5 kV |
10MΩ～100GΩ |
|
|
精度 |
±5%rdg. ±5dgt. (10 MΩ～100GΩ ) |
|
|
±20%rdg. ±5dgt. (100 GΩ～500GΩ ) |
||
|
±30%rdg. ±5dgt. (500 GΩ～1000GΩ) |
||
|
10 kV |
20MΩ～2000GΩ |
|
|
精度 |
±5%rdg. ±5dgt. (20 MΩ～200GΩ ) |
|
|
±20%rdg. ±5dgt. (200 GΩ～1000GΩ) |
||
|
±30%rdg. ±5dgt. (1000GΩ～2000GΩ) |
||
8、本仪表采用传统的流比计法测量绝缘电阻，并结合AD电路进行数字化计算，实现直接测量及计算功能。
