一、概述

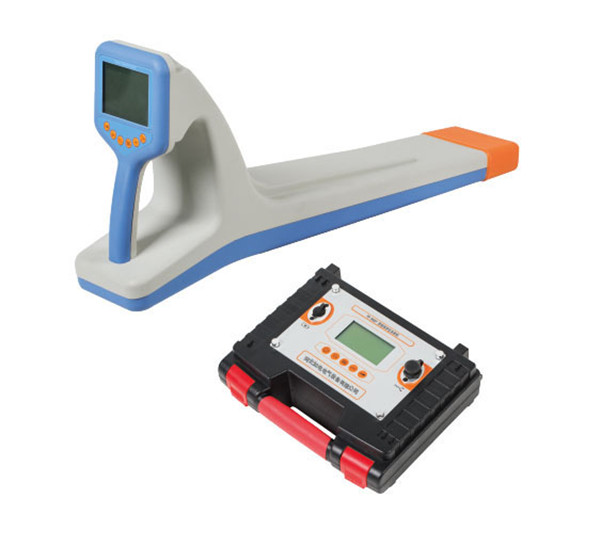

管线探测仪是一套高性能地下金属管线探测系统，由信号发射机和接收机组成，可用于金属管线、地下电缆的路径探测、管线普查和深度测量，配合多种选配附件，可以进行唯一性鉴别，以及管道绝缘破损和部分类型电缆故障的查找。

二、功能特点

l   罗盘显示：直观显示管线位置。

l   左右指示：左右箭头显示管线位置。

l   跟踪正误提示：部分频率下，实时测量管线电流方向，实现跟踪正误提示，排除临线干扰。

l   实时进行深度和电流测量。

l   历史曲线显示：直观显示信号变化情况。

l   唯一性鉴别：卡钳（选配件）鉴别可明确给出鉴别结果，听诊器（选配件）鉴别在不方便使用卡钳时使用。

l   接地故障查找：使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。

l   全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。

l   多种探测频率：主动探测和被动探测。

l   发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。

l   发射机大功率输出，输出多档可调，自动阻抗匹配，全自动保护。

l   内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。

l   机壳坚固、质轻便携。

三、技术指标

l   发射机：

1.     输出方式：直连输出、辐射感应、卡钳耦合（选配）。

2.     输出频率：640Hz（复合频率）、1280Hz（复合频率）、10kHz、33kHz、83kHz。

3.     输出功率：最大10W，10档可调，自动阻抗匹配。

4.     直连输出电压：最高150Vpp。

5.     过载和短路保护。

6.     人机界面：128×64点阵液晶显示器。

7.     内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。

l   接收机：

1.   输入方式：内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。

2.   接收频率：

主动探测频率：640Hz、1280Hz、10kHz、33kHz、83kHz。

工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。

射频被动探测频段：中心频率分别为10kHz、33kHz、83kHz。

3.   管线探测模式：宽峰法、窄峰法、音谷法。

4.   电缆鉴别模式：接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。

5.   人机界面：320×240点阵液晶显示器。

6.   内置电池：2节18650锂离子电池，标称7.4V，3.4Ah。

l   其他：

1.    体积：发射机270×220×85mm，接收机700×270×120mm。

2.    质量：发射机2.2kg，接收机2.2kg。

3.    充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A。

4.    使用条件：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。
