注意：本仪器采用交直流两种供电方式，为保证电池使用寿命，请您每月至少为电池充电一次。否则将会造成电池亏电，导致电池损坏仪器无法使用！

一、概述

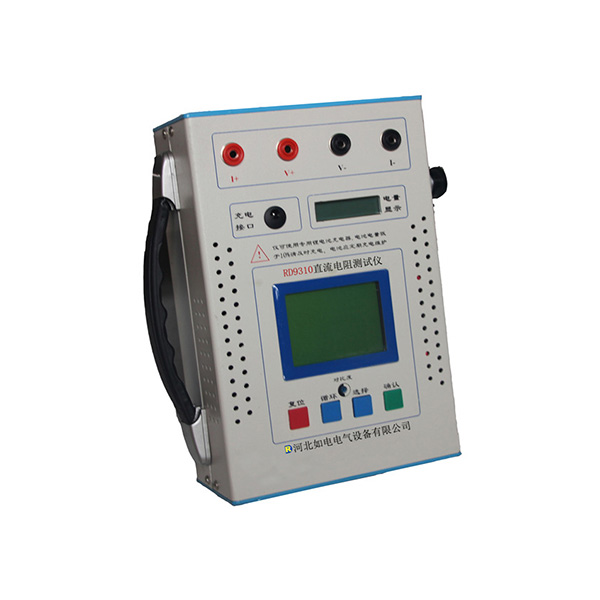

直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要，我公司利用自身技术优势研制了直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、量程宽、数字显示、内部锂电池供电等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现直阻的快速测量。

二、安全措施

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。仪表应避免剧动。

4、对仪器的维修、护理和调整应由专业人员进行。

5、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

6、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

7、测试过程中，禁止移动测试夹和供电线路。

三、性能特点

1、仪器输出电流大，且重量轻。

2、仪器提供8档输出电流选择，最大可以输出1A电流。

3、仪器测量范围宽，0-200KΩ。

4、具有完善的保护电路，性能更可靠。

5、锂离子电池供电，便于现场操作。

6、液晶提示菜单操作，便于使用。

7、具有音响及液晶指示放电报警，放电指标清晰，减少误操作。

四、技术指标

1、 电流档：自动、2A、1A、500mA、100mA、50mA、10mA、5mA、≤5mA。

2、电阻档：选择电阻为：自动、≤2Ω、≤4Ω、≤8Ω、≤40Ω、≤400Ω、≤2KΩ、≤5KΩ、200KΩ。

3、 分辨率：0.1μΩ

4、量程：   2KΩ-200KΩ     （≤5mA档）

        10Ω-5KΩ      （5mA档）

1Ω-2KΩ       （10mA档）

200mΩ-400Ω    （50mA档）

100mΩ-200Ω     (100mA档)

50mΩ-8Ω       (500mA档)

10mΩ-4Ω (1A档)

5mΩ-2Ω (2A档)

5、准确度：2‰±2个字

6、工作温度：0～40℃

7、工作湿度：<90%RH，不结露

8、工作电源：锂离子充电电池。

9、充电电源：XVE-1260500(12.6V-5A)

10、体积：长315mm宽230mm高140mm

11、净重：4kg
