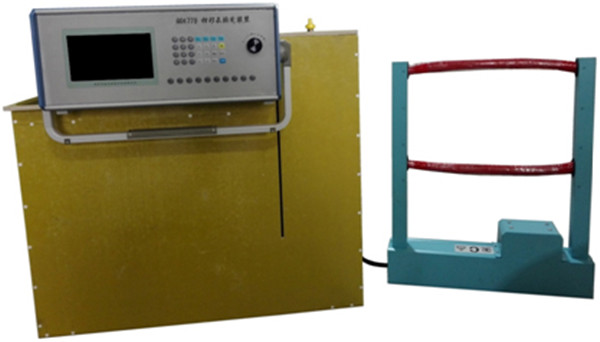

RD1770钳形表检定装置是一款专门用于校准\检测钳形电流表的仪器。参考JJF 1075-2015《钳形电流表校准规范》电力行业标准研制而成，精度0.05级，本装置采用单匝法校准交流钳形表，采用等效安匝法校准直流钳形表，同时还配备交直流电压输出、电阻输出等功能，可用于校准交直流电压表、电阻表及多功能钳形表的检定。
仪器可以保存6种不同的谐波方案，每一种谐波方案可以设置任意谐波参数,总含量小于等于40%,一键加载谐波,无需多次设置.
二、主要特点
●大功率源输出，响应速度快；
●高速DSP + 自定义系统，开机启动时间小于1秒；
●支持多台同时测试；
● 铜棒快拆结构，方便装入闭合线圈；
●支持谐波模式方案设定；
●单匝法交流电流输出，方便溯源。
三、技术指标
|
交流电压输出 |
量程: 3V、7.5V、15V、30V、75V、30V、75V、150V、300V、600V 调节范围: 0%-120%RG 调节细度: 0.002%RG 准确度: 0.05%RG 稳定度: 0.01%/2MIN 失真度: ≤0.2% 输出负载: 最大100VA |
|
交流电流输出 |
量程: 20mA、50mA、200mA、500mA、1A、5A、20A、50A、1000A、2000A 调节范围: 0%-120%RG 调节细度: 0.002%RG 准确度: 0.05%RG 稳定度: 0.01%/2MIN 失真度: ≤0.2% 输出负载: 最大140VA |
|
谐波输出 |
谐波次数: 2~37次(可升级到2~100次) 谐波含量: 0~40% 谐波相位: 0°~359.999° 准确度: 电压谐波 含有量≥1% 准确度≥1% 含有量＜1% 准确度≥0.01% 电流谐波 含有量≥5% 准确度≥1% 含有量＜5% 准确度≥0.05% |
|
交流源相位 |
范 围： 0-359.999° 调节细度： 0.01° 准确度： 0.05° |
|
功率因素 |
调节范围: -1 ~ 0 ~ +1 分辨率： 0.0001 准确度： 0.05% |
|
交流源频率 |
范 围： 30－100HZ 调节细度： 0.001HZ 准 确 度： 0.005HZ |
|
电能脉冲 |
电能输入： 6路 电能输出： 2路 |
|
直流电压输出 |
量程: 75mV、100mV、200mV、500mV、1V、1.5V、3V、7.5V、15V、30V、 75V、30V、75V、150V、300V、600V、1000V 调节范围: 0%-120%RG 调节细度: 0.002%RG 准确度: 0.02%RG |
|
直流电流输出 |
量程: 10μA、100μA、500μA、1mA、10mA、20mA、50mA、100mA、200mA、 500mA、1A、5A、25A、50A(2000A 40匝线圈) 调节范围: 0%-120%RG 调节细度: 0.002%RG 准确度: 0.02%RG |
|
直流表(选配) |
电压量程: ±10V、±5V、±2.5V、±0.5V 电流量程: ±20mA、±10mA、±5mA、±1mA 准确度: 0.02%RG |
|
标准线圈 |
线圈匝数： 40匝 |
