一、概述

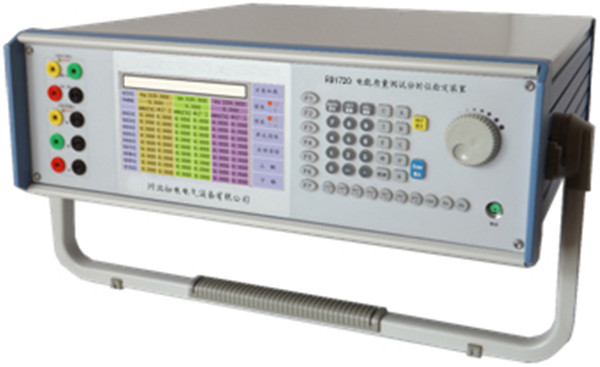

RD1720电能质量测试分析仪检定装置是针对电能质量分析仪、电能质量终端的全方位的检定而推出的一款产品。装置是参照IEC 61000-4-15GB/Tl4549-1993、GB/T12326-2008、GB/T15543-2008、GB/T18481-2001、GB/T15945-
2008、GB/T l9862-2005 DL/T1028-2006等标准。采用最新电子技术，源、表一体结构。测量部分的工作原理以高速16位A/D转换技术和数字信号处理器(DSP)技术为核心。源输出部分采用数字合成技术、数字控制技术和脉宽可调节放大技术，将内部数字合成的正弦信号，放大成为多相独立的电流和电压输出，不受外部供电电源的影响，并具有很高的放大效率。具有优良的输出自动调节和跟踪功能。所受负载影响很小，根据所接负载自动调节输出，保证输出恒稳；具备在正常输出状态下，电流回路被开路和电压回路被短接时的自动保护功能；外部供电电源意外掉电，不输出尖峰电压等过渡过程。
二、主要特点
● 标准输出带记忆功能，可还原以前的设定值；
● 2～80次谐波输出，可一键同时叠加多次；
● 0.25～80.75次间谐波，可同时输出多个；
● 标准源模式，所有输出均采用优越闭环；
● 能保存任意谐波、间谐波、闪变、骤升骤降参数的6种方案，断电不丢失，无需重复设置谐波参数；
● 能显示实时谐波、间谐波、闪变、骤变、基波波形；
● 支持最多6路电能脉冲同时测量；
● 快捷输出方式，支持电压、电流、功率因数、三相不平衡度等参数的规程实验点的快捷输出；
● 支持功能模块的全自动、半自动或手动测试。
、技术指标
|
交流电压输出 |
调节范围: 0%-120%RG 调节细度: 0.002%RG 准确度: 0.05%RG 稳定度: 0.01%/2MIN 失真度: ≤0.2% 输出负载: 每相30VA |
|
交流电流输出 |
量程: 200mA、1A、5A、20A、50A（80A定做） 调节范围: 0%-120%RG 调节细度: 0.002%RG 准确度: 0.05%RG 稳定度: 0.01%/2MIN 失真度: ≤0.2% 输出负载: 每相30VA |
|
谐波输出 |
谐波次数: 2~80次 谐波含量: 0~40% 谐波相位: 0°~359.999° 准确度: 电压谐波 含有量≥1% 准确度≥1% 含有量＜1% 准确度≥0.01% 电流谐波 含有量≥5% 准确度≥1% 含有量＜5% 准确度≥0.05% |
|
间谐波输出 |
间谐波次数: 0.25~80.75次 间谐波含量: 0~40% 准确度: 1% |
|
闪变输出 |
调制幅度: 0~40% 准确度: ＜1% |
|
骤变输出 |
调制幅度： 0~40% 时间范围： 0.1mS~320S |
|
交流源频率 |
范 围： 30－70HZ 调节细度： 0.001HZ 准 确 度： 0.005HZ |
|
电能脉冲 |
电能输入： 6路 电能输出： 2路 |
|
功率因数 |
调节范围: -1 ~ 0 ~ +1 分辨率： 0.0001 准确度： 0.05% |
|
交流源相位 |
范 围： 0-359.999° 调节细度： 0.01° 准确度： 0.05° |
|
环境条件 |
工作电源： 220V±15% 环境温度： 0°С-40°С 相对湿度： ≤85% |
|
尺寸与重量 |
主机： 11Kg 尺寸： 450*130*440 （长高宽） |
