概述

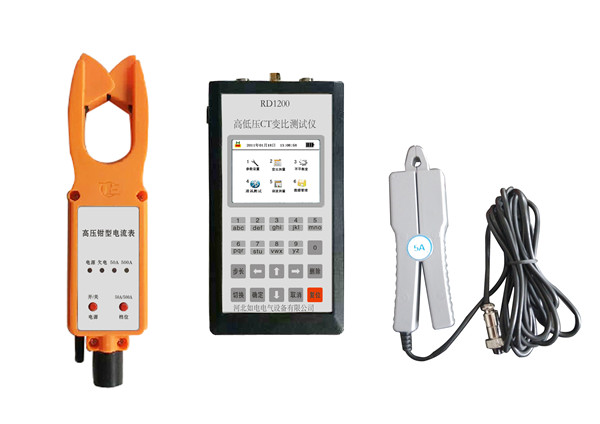

RD1200高低压CT变比测试仪 （以下简称测试仪）是本公司凭借生产智能化仪表的多年经验积累，适应用户现场需求而推出的。可在现场不拆线、不断电的情况下测量35KV及以下系统高压计量装置的高压一次电流、低压二次电流，并可计算出变比值、变比误差。

安装在高压绝缘杆末端部的高压钳形表（以下简称钳表）所采集的电流信号，将采用无线传输方式发送到手持式终端，终端则直接采集低压电流互感器二次电流。手持式终端将根据钳表两侧信号，实时计算电流互感器一次，二次变比、变比误差和角差，以保证操作过程的安全性与可靠性。抽拉式高压绝缘操作杆伸长可达5米，确保操作过程的人身安全。

本测试仪具有新型实用、外形美观、携带方便、抗干扰能力强、运行稳定可靠等突出特点；现场测试计量装置和仪器免拆线设计。

2.主要功能及特点

2.1 可测量高低压互感器一次电流，低压二次电流；

2.2 可自动计算出高低压互感器变比值、变比误差；

2.3 采用ARM内核，处理速度快，软件功能丰富大大提高测试效率；

2.4 采用TFT真彩液晶显示器，显示清晰美观；

2.5 手持式终端与钳表均采用高性能锂电池供电，一次充电可持续工作8小时；

2.6 高压钳表的电流信号采用无线传输，绝对确保操作的安全性；

2.7 可以测量高低压母线三相电流不平衡度；

2.8 分析测量二次电流20次以内的谐波；

2.9 可以存储100组测量数据，并能在仪器上查看，关机数据不丢失；

2.10 USB接口，输出数据方便快捷，测试数据海量存储；（选配）

3.主要技术指标

3.1 钳表信息无障碍传输距离：500米；

3.2 一次电流：高压钳表输入0～500A；

              低压钳表输入50A、100A、500A、1000A、

1500 A、2000 A（可根据用户要求选配）

3.3 二次电流：钳型互感器输入0～5A ；

3.4 测量精度

3.4.1 高压电流：

0.2A～300A  ±（0.5%×读数＋1字）；

300A～500A  ±（5.0%×读数＋1字）；

3.4.2 低压电流:   0.05A～5A  ±（0.5%×读数＋1字）；

3.4.3 变比及误差： 1.0%；

3.5 变比测量范围： 1～500；

3.6 工作温度：     -10℃～+50℃；

3.7 功耗：高压钳表约0.5w，手持式终端约2w；

3.8外形尺寸（mm）：420*320*105（包装一体）；

3.9 预热时间：15分钟。
