概述

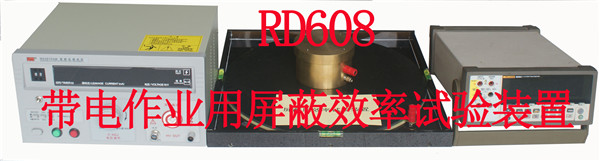

RD608型屏蔽服效率试验装置是对屏蔽服进效率试验的专用设备，广泛用于电力系统、生产厂家和科研单位不可缺少的检测设备。ZT608型屏蔽服效率试验装置根据最新国家标GB6568.2-86《带电作业用屏蔽服试验方法UDC614.89》要求而设计的，再结合电力行业标准“带电作业工具、装置和设备预防性试验规程”中要求对屏蔽服定期屏蔽服效率试验检测。

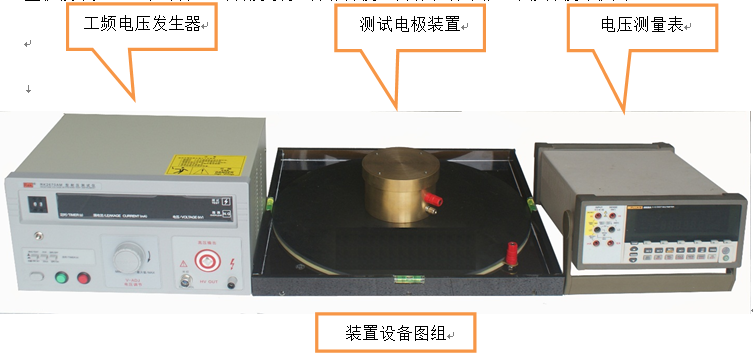

1.设备组成、图片及测试标准：

2.本试验装置由三部份组成：工频电压发生器、电压测量表、测试电极组合。测试电极组合包括：1.）黄铜加压电极；2.）橡胶板；3. ）黄铜接收电极；4.）绝缘板；5.）测试固定盘；

整机技术先进、布局合理、外形美观、操作方便、具有准确可靠、维修方便等优点。

3.屏蔽服屏蔽效率测试方法：（依据GB6568.2-86<<带电作业用屏蔽服试验方法UDC614.89>>和GB6568.1-86<<带电作业用屏蔽服>>）

二、主要设备和技术要求：

a.工频电压发生器：输出要求为：50Hz、电压有效值为600V的正弦电压(波形符合GB311.2～311.6—83《高电压试验技术》的要求)；

b.加压电极：制造材料为黄铜；负载2MΩ，总质量为3kg；

c.电压测量表：输入阻抗大于10MΩ，量程为600V，同时可以测量加压电极负载电阻；

d.橡胶板：直径为400mm、厚度为5±0.5mm的橡胶板，其表面硬度为肖氏级60～65度；

e.接收电极板：直径为300mm并带有接线柱的黄铜板，厚度2mm；

f.绝缘板：直径为400mm，厚度3mm，材料为环氧板；

g.测试底座：材料为黑色亚克力，四周安装水平柱。

三、取样及测试环境要求：

a.试样可在大匹布料处剪取。如需在大匹头上剪取时，则必须离开布端至少2m以上处取样。
试样的中心点必须在样品布料的45度对角线上，试样上不得有影响试验结果的严重疵点及整理剂浸轧不匀等。试样面积根据试验操作要求决定。

b.在样品布上距布边至少50mm处剪取尺寸为180mm×180mm的方形试样，共计3块。

c.试验前需将试样放置在温度为23±2℃、相对湿度为45～55的环境中24h以上，以适应试验环境。

d.试验需在温度为23±2℃及相对湿度为45～55的环境中进行。

四、技术指标：

1、发生器输出电压范围：AC 0—2.5kV±5%（指示值）
2、输出功率：AC 0.5kVA
3、输出波形：AC 50Hz正弦波
4、电压测量表：5 1/2位数显电压表
5、交流测量精度：0.5级
6、加压电极、接收电极：按标准制造
7、仪器工作电源：交流220V±10% 50Hz
