RD1808便携式直流接地故障查找仪
发布时间:2020-04-17

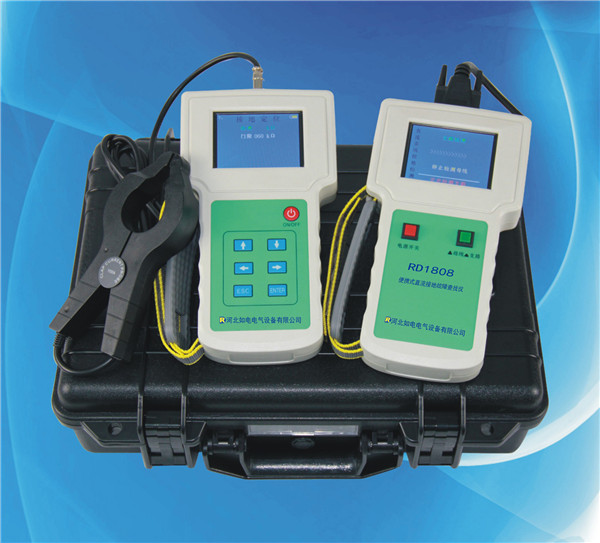

RD1808型直流系统接地故障查找仪,主要为直流系统判断接地、故障查找、故障记录、故障分析为一体。不但能对直流系统直接接地故障定位到接地点,还可以运用记录器功能记录间接接地,并上传到计算机通过软件进行分析故障,仪器完成对直流系统的安全维护。

发电厂、变电站的直流系统是电力系统中非常重要的工作电源,它为电气、热工、自动装置、继电保护、事故照明、通讯等二次设备提供电源。这些二次设备的正常工作对于保障发电厂、变电站的安全运行十分重要,因此,要求其工作电源——直流系统及其网络具有高度的可靠性。

为了保障直流系统的安全可靠运行,必须对其绝缘情况进行连续监视,对其中的薄弱环节做出预测。当某一点出现接地故障时,工作人员要尽快查找并排除接地故障。从全国来看,各电网对直流系统接地点的探测工作越来越重视,因此,相应的研究工作也就显得日益重要起来。对直流系统常用的几种接地电阻测试方法进行了比较分析,得出了它们在使用中的缺点,我公司研发RD1808型直流系统接地故障定位仪,集判断、检测、记录、分析于一体。专门解决直流系统长期以来对间歇接地、高阻抗接地、环路接地等各种疑难故障的仪器。主要特点

1、不需断电,不需向系统系统注入信号,对系统安全,全面显示直流系统的绝缘状态,自动判断直流系统电压,正对地电压 ,负极对地电压、平衡桥电阻及接地阻抗。

2、实时在线波形显示,可以通过波形曲线分析各条支路的绝缘绝缘状况,多条支路接地时,帮您从绝缘最差的支路查找。

3、直观报出测试结果:报出接地漏电流,负荷电流,接地或非接地,一目了然,方便查找

4、交直流记录器:记录接地漏电流、负荷电流和电流波动,记录数据通过后台软件进行分析,便于分析接地支路和直流系统的特性

5、捕捉直流系统瞬间接地故障或间歇接地故障并记录数据进行分析,帮您快速找到接地支路。

6、直流钳形表量程为10A,分辨率1m A ,精度±1%

7、采集记录的数据可直接通过USB接口传送至PC机,数据可编辑分析并图表显示,也可打印出报告。

8、测试精度高、稳定性好、抗干扰能力强、检测不受距离限制,不受分布电容影响。

9、带有高精度直流钳形表功能,一机多用,并且判断环路支路直观,不需要用方向来判断,只需看仪表的数值就能帮您判断是否是环路支路,准确而不会误判断。

10、  配送直流系统专用后台分析软件,分析直流系统的接地情况,电流波动情况,电压波动情况,分析数据可保存,也可打印,方便查找,方便新数据和老数据对照,让用户更好的维护系统安全。

11、  自动限制接地点的漏电流,最大电流不会超过1mA

12、  查打环路接地、多点接地时单条支路接地最大可查50KΩ,这是目前同类产品中精度最高使用最安全的最新款的仪器。



13、  技术参数



1、检测范围



◆系统电压为220V,可检测接地阻抗0---500KΩ



◆系统电压为110V,可检测接地阻抗0---250KΩ

   系统电压为48V,可检测接地阻抗0---100KΩ;

   系统电压为24V可检测接地阻抗0---50KΩ。



2、记录器功能

1、直流钳形表量程:0--10A,分辨率1m A,精度±1%

2、适用直流系统电压:220V±20%110V±10%48V±10%24V±10%,也可以根据用户提出其它电压等级

3、环境温度: 1050℃。



4、相对湿度:90%



5重量:2Kg



6、外包装箱体积:360mmX260mmX90mm

7接地电阻与接地漏电流对照表

接地电阻

漏电流

系统

电压及平衡桥

0-5K

10K

20K

40K

60K

100K

200K

300K

220V

60K

0.9mA

0.8mA

0.8mA

0.8mA

0.7mA

0.6mA





110V

50K

0.9mA

0.8mA

0.8mA

0.8mA







48V

30K

0.9mA

0.8mA











【说明书下载】
