第一章            概 述

    非常感谢选购变压器油色谱仪,使用前请认真阅读本技术手册!

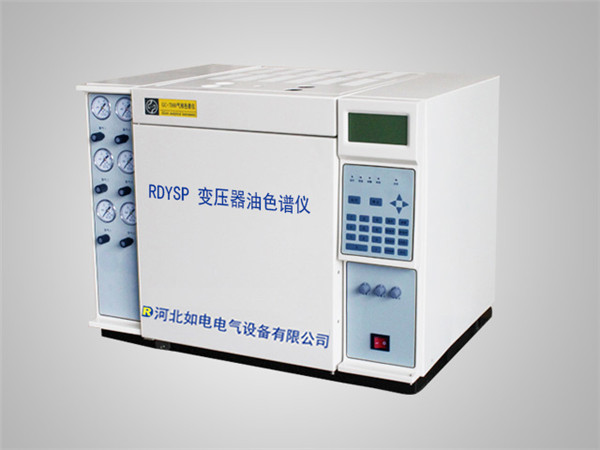

    采用了中文大屏幕LCD显示器的新型气相色谱仪。该仪器吸收了国内外同类产品的先进技术，通过键盘设定各种参数，机内具有掉电保护、超温保护、“0℃” 保护、断气保护、电子自动点火等功能。具有稳定可靠的性能、简洁合理的结构、简单方便的操作、扩展能力及强等优点，具有独特的柱室跟踪升温功能。其配置为双氢焰离子化检测器（FID）、热导池（TCD）检测器，及甲烷转化炉。

     该产品已广泛应用于石油、电力、煤炭、化工、高等院校、科研等部门。

一、仪器正常工作条件

   1、环境温度：0～30℃。

   2、相对湿度：低于85％。

   3、周围无强电磁场干扰，无腐蚀性气体。

   4、安置工作台应稳固，不得有强烈振动。

   5、供电电源：交流220V±10％，50Hz±0.5Hz。

   6、电源消耗功率：约2KW

二、技术性能

   1、温度控制：

    (1)色谱柱室温度：

      ·控温范围：室温加5℃～420℃（设定温度增量1℃）

      ·控温精度： ±0.1℃

      ·指示温度与设定温度之间偏差不大于0.2℃

      ·实际温度与指示温度之间偏差不大于2%

      ·最大加热功率1500W

      ·感温元件采用PT100刚玉瓷铂电阻

   (2)氢焰检测室温度：

      ·控温精度：±0.1℃

       .控温范围：室温加5℃～420℃

      ·采用卧式加热、两只100W内热式不锈钢加热棒

      ·感温元件采用PT100刚玉瓷铂电阻

    (3)热导池检测器温度：

      ·控温精度：±0.1℃

       .控温范围：室温加5℃～420℃

      ·采用立式圆形加热、两只100W内热式不锈钢加热棒

      ·感温元件采用PT100刚玉瓷铂电阻

    (4)转化炉温度：

      ·控温精度：±0.1℃

       .控温范围：室温加5℃～420 ℃

      ·采用卧式加热、两只100W内热式不锈钢加热棒

      ·感温元件采用PT100刚玉瓷铂电阻

   2、热导池检测器

      (1)灵敏度：S≥5000mv·ml/mg（苯，H₂）

      (2)噪  音：≤0.02mv

      (3)漂  移：≤0.1mv/h

      (4)内置前置放大

      (5)半扩散型、100Ω四臂铼钨丝

      (6)恒流源供电方式

   3、氢火焰离子化检测器

      (1)检测限M≤2×10^-11g/s (苯/二硫化碳)

      (2)噪   音：≤5×10^-13A

      (3)漂   移：≤5×10^-12A/30min

      (4)全收集极型、刚玉喷嘴

      (5)铂金点火丝

   4、仪器尺寸及重量

      (1) 主机尺寸：610（宽）× 460（高）× 470（深）

      (2) 重    量：约60kg

三、仪器可选外围设备及附件

   1、记录器：

      专用色谱数据工作站（需配微机）

   2、气  源:

      (1)氮气钢瓶及减压器（99.99%以上纯度氮气）；氢气钢瓶及减压器（99.9%以上纯度氢气），或氢气发生器；空气钢瓶及减压器（干燥无油），或空气发生器。
