一、概  述

SF₆密度继电器校验的必要性

SF₆开关是电力系统广泛使用的高压电器。SF₆开关的可靠运行已成为供电部门最关心的问题之一。SF₆密度继电器是用来监测运行中SF₆开关内部SF₆气体密度变化的重要部件，其性能的好坏直接影响到SF₆开关的运行安全。现场运行的SF₆气体密度继电器因不常动作，经过一段时期后时常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF₆密度继电器误动作。因此DL/T596-1996《电力设备预防性试验规程》规定：各SF₆开关使用单位应定期对SF₆气体密度继电器进行校验。从实际运行情况看，对现场运行中的SF₆密度继电器、压力表进行定期校验也是非常必要的。

SF₆密度继电器校验基本原理

密闭容器中的气体压力随温度的变化而变化，为了便于统计和比较，通常把20℃标况的SF₆气体的相对压力值作为标准值。在现场检测时，测量所得的SF₆压力值均要换算到其对应20℃标况的等效压力值，从而判断密度继电器的性能。

闭锁回复值检测：在环境温度下，当SF₆密度继电器内部压力为零压力时，给SF₆密度继电器一定的速度缓慢充气，当SF₆密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF₆密度继电器的闭锁回复值。

报警回复检测值：继续给SF₆密度继电器以一定的速度缓慢充气，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF₆密度继电器的报警回复值。

报警值检测：在环境温度下，当SF₆密度继电器内压力大于报警回复值时，以一定的速度缓慢放气，当SF₆密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20度时的等效压力值就是SF₆密度继电器的报警值。

闭锁值检测：继续给SF₆密度继电器以一定的速度缓慢放气，当SF₆密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁值。

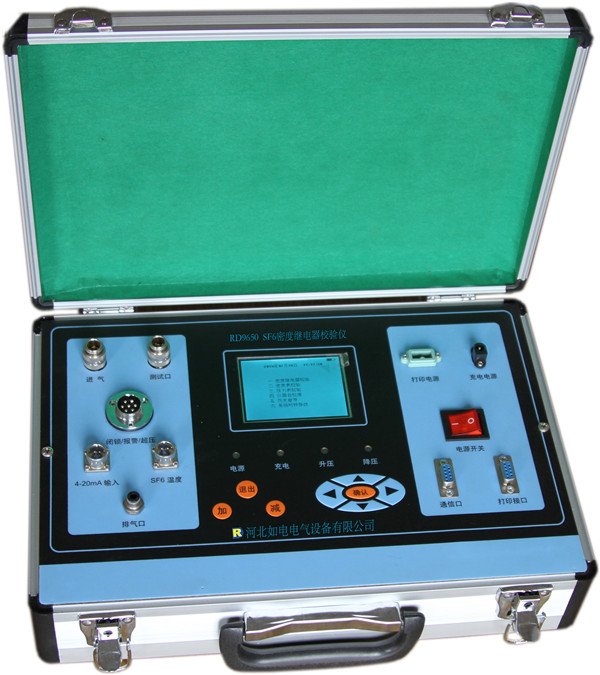

SF₆密度继电器校验仪功能特点：

1．密度继电器校验仪采用高性能十六位单片机进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。

2．配置了单色液晶屏和旋转开关，操作简单、界面美观，所有参数及状态一目了然。

3．自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了SF₆气体密度继电器现场校验难的问题。

4．所有测试过程自动由单片机完成，不用人工干预，避免了繁琐的人工气路调节操作。

5．汉字报表式打印测试结果，并对试验结果进行智能分析。

6．能同时存储32组试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果。

7．校验过程中无需恒温室，可以在任意有效温度范围内对SF₆气体密度继电      器、压力表进行检测。

8． 配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场检测。

9． 检测过程中不浪费SF₆气体。

10．除密度继电器校验功能外，本仪器还具有20℃压力表校验和常温压力表校验功能。

11．具有在线修改系统时钟的功能。

12．具有在线修改系统压力功能。

13．核心元器件采用进口元件，性能可靠。

14．能同时测试一组报警信号、二组闭锁信号。

15．本产品为便携式工具，使用方便可靠，是SF₆密度继电器校验的必备设备。

16．带数据上传功能，方便测试记录的提取和打印。

二、技 术 指 标

    仪器精度：0.1级

    压力显示分辨率：0.001MPa

    压力检测范围：0～1.0MPa

    环境温度显示分辨率：0.1°C

    环境温度测量范围：-50℃～150℃

    工作湿度：£90%RH

    检测对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁

    显示方式：320X240图形点阵单色液晶屏

    操作方式：一键飞梭

    打印机型：高速热敏打印机

    打印方式：汉字报表式打印

    存储容量：可同时存储32组96次试验结果

    外形尺寸：440X350X250(mm)

    SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。

仪器重量：8Kg

    工作电压：AC220V、50Hz    仪器功率：55W
