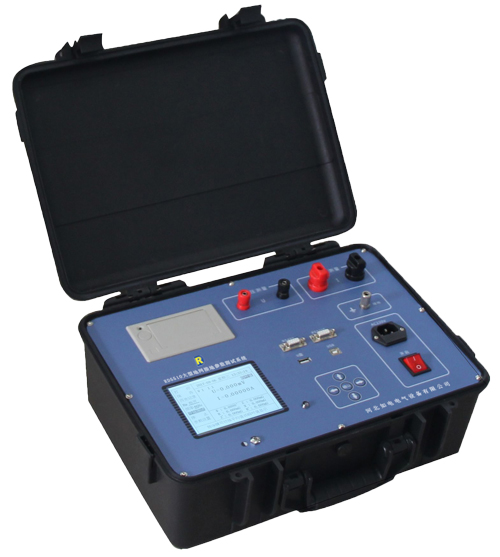

RD5550大地网接地参数测试系统/ RD5250异频大地网接地参数综合测试车

本仪器是根据新版DL/T475-2017《接地装置特性参数测量导则》，用于测量接地装置特性参数。配套的选频万用表是一款高精度的多功能选频万用表，主要用于测量指定频率下的电压、电流、电压电流相位差以及分流向量，可自动计算出接地阻抗、电阻分量、电抗分量、分流系数、分流向量和以及地网实际散流向量。根据设置的参数可自动计算并显示接地阻抗及电阻分量的修正值，并且实时显示工频干扰的大小和信噪比。所有电流测量（包括分流向量测量）均兼容直接测量、罗氏线圈(柔性电流钳)测量和钳形电流互感器测量方式，测量方式无需人为设置，系统自动识别判断。

★ 功能特点

1、包含阻抗、电压、电流以及分流向量相互独立的测量模块，可完成大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、杆塔分流、杆塔分流向量、接地桩（电流极、电压极）电阻、土壤电阻率等接地参数的测量，并且适用于其他需要测量指定频率下的电压、电流、相位差及分流等参数的场合。

2、阻抗测量同时显示阻抗、电阻分量、电抗分量的测量值和修正值。

3、可自动计算分流系数、分流向量和以及地网实际散流向量。

4、选频万用表所有电流测量均兼容直接测量、罗氏线圈(柔性电流钳)测量和钳形电流互感器测量三种方式，测量方式无需人为设置，系统自动识别判断。

★ 系统技术指标

1、电源电压：AC220V，50Hz（RD5210大功率变频信号源兼容三相AC380V供电）

2、大功率变频信号源最大输出功率：10kW

3、最大输出电压电流：0～200V/50A、0～400V/25A或0～800V/12.5A，三档可切换

4、连续工作时间：满载电流15Min, 50%满载电流60Min

5、频率调节范围：40～70Hz

6、步进频率：1Hz；

7、波形畸变率：≤1%

8、抗干扰能力：1000倍干扰时仍能准确测量；

9、测量范围：0～1000Ω

10、最小分辩率：0.001mΩ

★ 系统各部分技术指标

1）RD5210大功率变频信号源

1、电源电压：单相AC220V(单相电源可接在A、B、C的任意两端)或三相AC380V

2、最大输出功率：10kW(单相AC220V供电时为5kW)

3、最大输出电压：三相AC380V供电时：400V

单相AC220V供电时：200V

4、最大输出电流：30A

5、频率调节范围：40～70Hz

6、频率步进：1Hz

2）RDGL10隔离变压器

隔离变压器（耦合变压器）主要作用是起阻抗匹配及隔离的作用，变压器输出绕组共有4个，均为200V/12.5A，可根据需要将4个绕组进行串并联得到0～200V/50A、0～400V/25A或0～800V/12.5A三档输出

1、容量：10kVA

2、最大输出电压电流：0～200V/50A、0～400V/25A或0～800V/12.5A三档

3、频率范围：40～70Hz

3）RD5202选频万用表

1、电源供电：内置大容量锂电池供电，连续工作时间≥5h

2、频率范围：40～70Hz（分流向量频率范围：45～65Hz）

3、频率步进：1Hz

4、测量范围及准确度

阻抗：0～5000Ω，准确度：±1.0%×读数±0.5mΩ

电压：AC 0～800V，准确度：±0.5%读数±0.5mV；最大工频干扰条件下：±3%×读数±2mV

电流：AC 0～50A，准确度：±0.5%读数±0.5mA；最大工频干扰条件下：±3%×读数±2mA

分流向量：AC 0～50A，准确度(罗氏线圈)：±2%×读数±1mA；最大工频干扰条件下：±3%×读数±2mA，兼容直接测量、罗氏线圈以及钳形电流钳。

5、抗干扰能力：优于10000倍信号幅值

6、相位误差：优于0.5°

4）RD5202C电流采集无线通讯仪

1、电源供电：内置大容量锂电池供电，连续工作时间≥8h

2、频率范围：45～65Hz

3、电流测量范围及准确度

测量范围：0～50A

准 确 度：±0.5%读数±0.5mA；最大工频干扰条件下：±3%读数±2mA

4、抗干扰能力：优于10000倍信号幅值

5）GPC接地测量户外放线GPS定位系统

采用安卓系统平板或手机，植入大地网放线定位导航软件
