产品概述

局放综合分析仪（以下简称为局放仪）采用全新技术实现的新一代高性能数字化局放测量分析仪器。本产品为多信号通道、台式、TFT液晶显示，系统可靠，故障率低。除了可以用于高压电气设备的局部放电测量外，还拥有对故障设备故障点精准定位的功能，设备内嵌专家诊断系统，可对不同放电类型进行精确判别，同时也可用于大型电力变压器等高压电气设备的局部放电在线连续监测。真正实现了局放测量、定位、在线监测多功能合为一体。

本局放仪是测量、分析电力设备绝缘性能的专用仪器。本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量、定位及故障诊断。

本局放仪适用范围、检测方法、试验回路、技术性能参数等完全符合国际标准IEC270、国家标准GB7354-2003《局部放电测量》（Partial Discharge measurements）和《电力设备局部放电现场测量导则》DL 417-91标准要求。

引用标准

Ø      IEC60270《局部放电测量》

Ø      GB1094《电力变压器》

Ø      IEC6067.11《干式变压器》

Ø      IEC60885-3《整根挤包电缆局放试验》

Ø      GB1094《电力变压器》

Ø      GB1207《电压互感器》

Ø      GB12706.4《电力电缆附件试验要求》

Ø      GB/T3048.12《电线电缆电性能试验方法局放试验》

Ø      GB/T16927《高电压试验技术》

Ø      GB/T7354《局部放电测量》

Ø      GB1208《电流互感器》

Ø      DL417《电力设备局部放电现场测量导则》

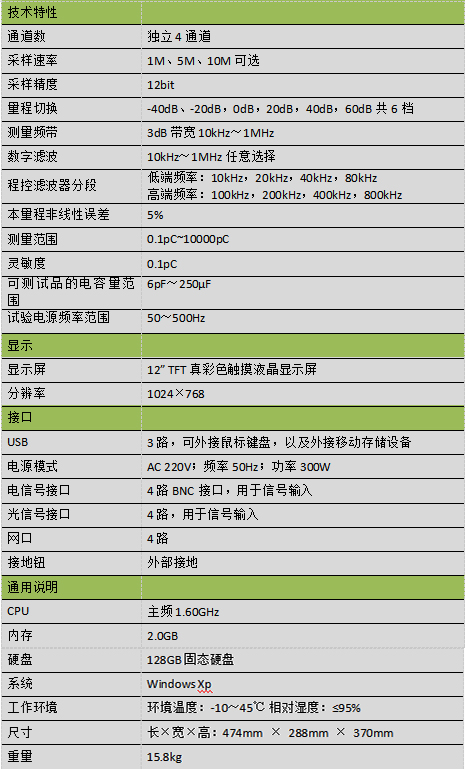

技术参数

【说明书下载】
