GIS局放红外紫外一体化带电检测
发布时间：2020-04-18

GIS一体化带电检测

GIS设备自20世纪60年代实用化以来，已广泛运行于世界各地。GIS不仅在高压、超高压领域被广泛应用，而且在特高压领域也被使用。与常规敞开式变电站相比，GIS的优点在于结构紧凑、占地面积小、可靠性高、配置灵活、安装方便、安全性强、环境适应能力强，维护工作量很小，其主要部件的维修间隔不小于20年。

GIS设备极大的提高了高海拔地区高压、超高压变电设备运行稳定性，有效地减小了严酷自然环境对变电设备的影响。但是由于GIS设备制造、现场安装工艺不到位等原因、近年来电网内已发生数起GIS设备内部闪络、屏蔽罩松动、螺丝脱落等故障。
    针对以上问题，公司对GIS（组合电器）设备提供了综合局部放电、红外、紫外等多方位检测为一体的带电检测服务，旨在通过有效合理的检测手段，尽早发现设备存在的隐患，提前处理，避免发生设备故障或缩短设备停电检修周期，提高设备运行可靠性。





序号

项目

分类

周期

标准

1

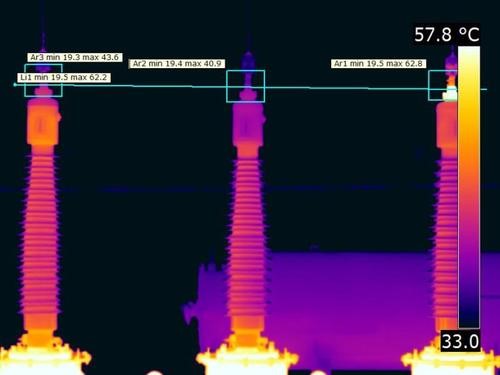

红外热像检测

带电检测

1)新投运后1周内（但应超过24小时）

红外热像图显示无异常温升、温差和/或相对温差。

2)1000kV：1周，省评价中心3月；330-750kV：1月；220 kV：3月； 110（66） kV：半年；35kV及以下：1年

3)必要时

2

特高频局放检测

带电检测

1）1000kV：1月；省评价中心6月；国网评价中心6月；220~750kV：1年

无异常

110（66）kV： 1年

2）新安装及A、B类检修重新投运后1个月内

3）必要时

3

超声波局放检测

带电检测

1）1000kV：1月，省评价中心6月，国网评价中心6月

无异常

220~750kV：1年

110（66） kV： 2年

2）新安装及A、B类检修重新投运后1个月内

3）必要时

4

局部放电测量

停电试验

可结合耐压试验同时进行

可结合耐压试验同时进行

5

紫外检测

带电检测

1）1000kV：6月，省评价中心6月

无异常电晕

2）新安装及A、B类检修重新投运后1周内

3）必要时
